詳細介紹:
產品介紹：

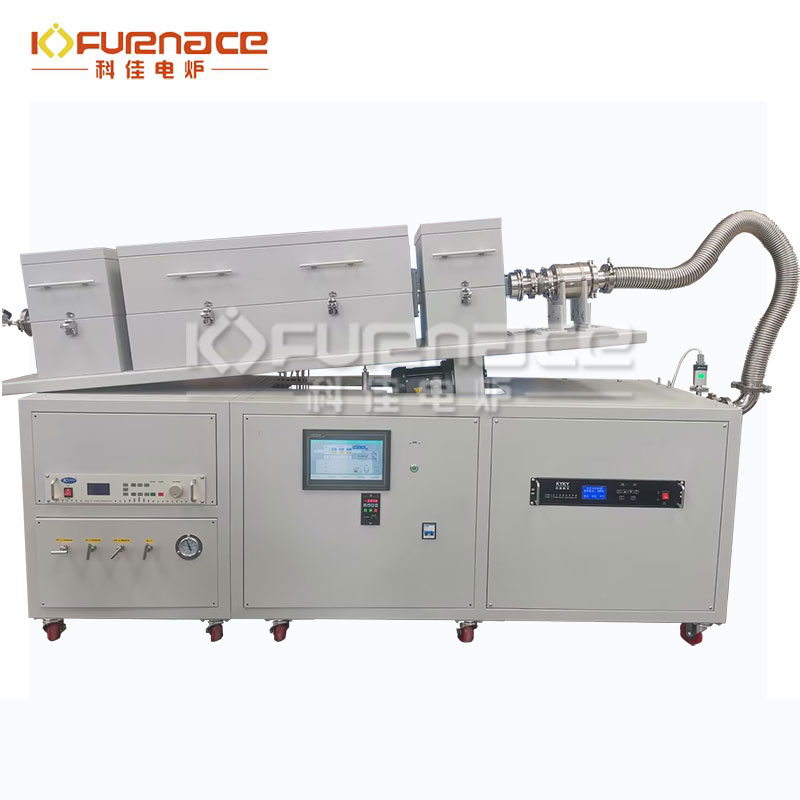

KJ-TPECVD1100-S80CK3管式PECVD系統是借助微波或射頻等使含有薄膜組成原子的氣體電離，在局部形成等離子體，而等離子體化學活性很強，很容易發生反應，在基片上沉積出所期望的薄膜, 該系統主要用于金屬粉末鍍膜中，可以旋轉傾斜。KJ-TPECVD1100-S80CK3管式PECVD系統屬于PECVD系列的一種。C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐

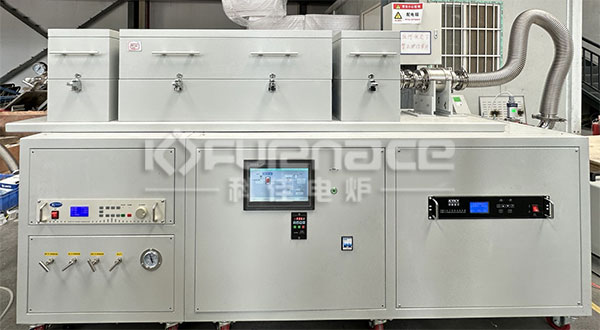

1200℃管式PECVD系統實拍圖C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐產品優勢：
1、氣密性好C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
1200℃管式PECVD系統爐管與法蘭之間采用O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好，磁流體密封，保證旋轉過程中還能抽真空C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
2、溫場均衡C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
采用多晶纖維爐膛材料，材料保溫性能好、反射率高、溫場均衡C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
3、可旋轉、傾斜C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
1200℃管式PECVD系統主要采用J-T1200旋轉管式爐，可傾斜可旋轉，可360度旋轉，轉速0-15轉（速度可調）；傾斜角0-15°（傾斜角可調）方便進出料，并且路管內設置有揚料板，使材料在爐膛內均勻受熱C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
4、溫控保護C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
具有超溫和斷偶保護功能C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
產品參數：
| 產品名稱 |
管式PECVD等離子氣相沉積系統 |
| 旋轉管式爐部分 |
| 產品型號 |
KJ-T1200 |
| 加熱區長度 |
660mm（220+220+220mm三溫區）(可根據客戶需求定制) |
| 恒溫區長度 |
400mm(可根據客戶需求定制) |
| 爐管材質 |
高純石英管（變徑管） |
| 爐管尺寸 |
變徑管C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
兩端尺寸OD:80mm* 400mmC6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
中間尺寸OD:150mm* 400mmC6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
總長1200mm 爐管中間部分焊接揚料板(可根據客戶需求定制) |
| 工作溫度 |
≦1100℃ |
| 最高溫度 |
1200℃ |
| 測溫元件 |
N型熱電偶分別控溫 |
| 溫控系統 |
7寸觸屏顯示，16段可儲藏曲線，30段PID微電腦可編程自動控制，能儲存和拷貝數據 |
| 保溫溫控精度 |
±1℃ |
| 溫控保護 |
具有超溫和斷偶保護功能 |
| 升溫速率 |
0-20ºC/min |
| 加熱元件 |
合金電阻絲 |
| 爐膛材料 |
采用多晶纖維爐膛材料，材料保溫性能好、反射率高、溫場均衡 |
| 法 蘭 |
水冷密封法蘭，已安裝機械壓力表和不銹鋼截止閥，方便拆卸，放取材料 |
| 傾斜結構 |
可傾斜傾斜角0-15°（傾斜角可調）方便進出料 |
| 旋轉結構 |
可 360 度旋轉，C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
轉速0-15轉（速度可調）C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
材料在爐膛內均勻受熱 |
| 爐殼溫度 |
≤45℃ |
| 真空系統部分 |
| 名稱 |
分子泵組：C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
旋片泵DRV16+分子泵FF-160/620 |
| 主要參數 |
極限真空度6.7*10-3Pa（包含KF25接口、真空擋板閥和可移動箱體） |
| 真空顯示 |
電容隔膜真空規，耐腐蝕，實時顯示真空度 |
| 真空顯示量程 |
其測量范圍為1×105--1×10-5pa |
| 旋轉密封 |
磁流體密封，保證旋轉過程中還能抽真空 |
| 氣路系統部分 |
| 名稱 |
三路質量流量計(可根據客戶需求定制) |
| 氣路 |
三路(可根據客戶需求定制) |
| 流量控制 |
液晶觸摸屏控制，數字顯示，每路氣體含有針閥單獨控制，氣體流量自動控制 |
| 進出氣口 |
三進一出，內置精密混氣罐 |
| 鏈接方式 |
雙卡套接頭 |
| 流量范圍 |
MFC1-MFC3：0-10SLM（量程可選） |
| 控制精度 |
±1.5%F.S左右，量程不同，略有差別 |
| 工作環境溫度 |
5℃-45℃ |
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐

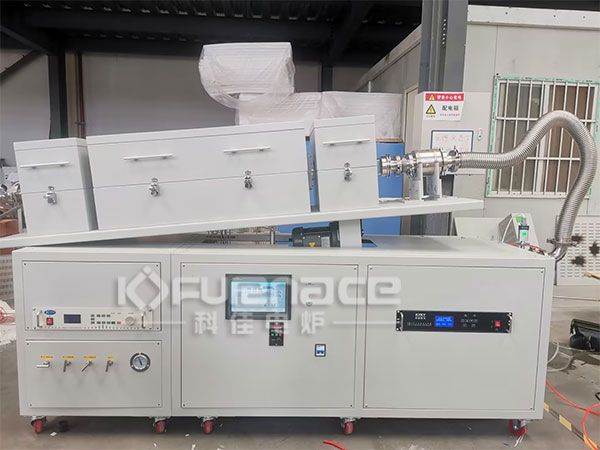

1200℃管式PECVD系統實拍圖C6E管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
可選配置：該爐可配通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出。
注意事項：
1、設備爐膛溫度≥200℃時，禁止打開爐膛，避免受到傷害；
2、設備使用時，爐管內壓力不得超過0.02MPa（絕對壓力），以防止壓力過大造成設備損壞；
3、當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓 相當，保持在常壓狀態；
4、在對樣品加熱時，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，絕對壓力表讀數不要大于0.02MPa，必須立刻打開排氣端閥門，以防意外發生（如爐 管破裂，法蘭飛出等）。
- 公司對所供設備提供質保一年保修服務（易損件除外），保修期滿后，仍提供終身的、優質的咨詢、維修服務
- 公司提供免費的設備操作培訓和簡單故障排除維修培訓，可提供技術人員上門服務
- 每臺爐子出廠前均經過嚴格的質量檢測以及高溫測試，為客戶提供放心可靠的產品
- 公司產品獲有歐盟CE質量認證
