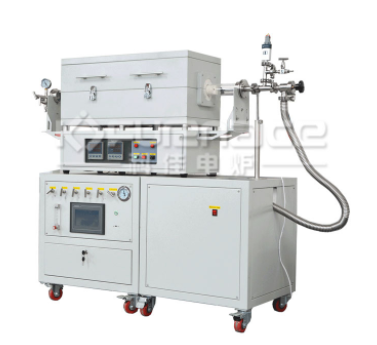

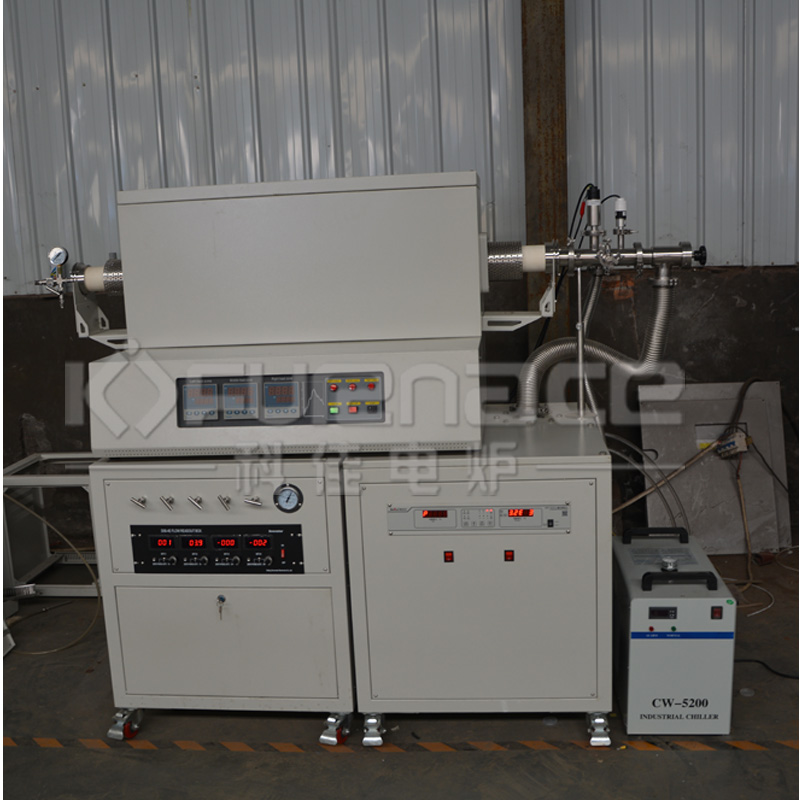

多通道CVD鍍膜電爐是一種結合化學氣相沉積（CVD）技術與多通道氣路控制的常用設備，主要用于在固態基材表面沉積高純度、高性能的薄膜或涂層。下面就來詳細看看多通道CVD鍍膜電爐吧！
一、設備組成
多通道CVD鍍膜電爐通常由以下核心部分構成：
高溫真空管式爐：提供反應所需的高溫環境，溫度范圍可達數百至數千攝氏度，確保反應氣體在基材表面發生化學反應。
多通道氣路系統：配備多個獨立氣路，可同時或分時引入不同反應氣體（如硅烷、氨氣等），通過質量流量計（MFC）精確控制氣體流量和比例，實現薄膜成分的梯度設計或摻雜控制。
真空系統：可選配分子泵或旋片泵，維持反應過程中的高真空環境（真空度可達10?³ Pa），有效排除空氣中的氧氣、水蒸氣等雜質，避免薄膜氧化或污染。
控制系統：集成溫度、壓力、氣體流量多參數反饋調節，支持程序控溫、自動升溫/降溫，確保工藝參數的穩定性和可控性。
二、工作原理
多通道CVD鍍膜電爐通過以下步驟實現薄膜沉積：
氣體預混合：將多種反應氣體按預設比例預混合，或通過獨立氣路分別引入反應室。
化學反應：在高溫真空環境下，氣相前驅體分解并沉積在基材表面，形成固態薄膜。例如，硅烷（SiH?）和氨氣（NH?）反應可生成氮化硅（Si?N?）薄膜。
薄膜生長：通過控制反應條件（如溫度、壓力、氣體流量），引導薄膜均勻生長，形成所需結構（如柱狀晶、納米線）。
后處理：沉積完成后，可進行原位退火處理，消除薄膜內應力，減少開裂風險。
三、應用領域
多通道CVD鍍膜電爐在多個高端領域具有廣泛應用：
半導體制造：沉積硅基薄膜、氮化硅、氧化鋁等，用于集成電路、傳感器等器件的絕緣層、金屬互連層和摻雜層。
光電子學：制備光學薄膜（如抗反射膜、增透膜）、光纖涂層、太陽能電池材料（如硅基薄膜、CdTe、CIGS）等。
材料科學：合成涂層、陶瓷膜、納米材料（如碳納米管、石墨烯）等，提升材料性能。
航空航天：沉積碳化硅、氧化釔穩定氧化鋯（YSZ）等涂層，用于火箭發動機噴管、高超音速飛行器表面，耐受極端高溫環境。
生物醫學：在骨科植入物表面沉積銀（Ag）、銅（Cu）抗菌涂層，或羥基磷灰石（HA）生物活性涂層，促進骨細胞附著。
四、優勢特點
多通道CVD鍍膜電爐相比傳統設備具有以下優勢：
高度可控性：精確控制反應條件（如溫度、氣壓、氣體流量），實現薄膜成分、結構和性能的定制化設計。
均勻性和重復性：通過系統優化和控制，確保薄膜沉積的均勻性和批次間重復性，適合大規模工業化生產。
高純度制備：真空環境抑制污染，減少氣體分子干擾，適用于制備高純度金屬、半導體或陶瓷薄膜。
多功能兼容性：支持PECVD（等離子增強CVD）等變種技術，可沉積難熔材料薄膜（如碳化硅、氮化鎵）。
基底形狀靈活性：適用于平面、曲面或復雜結構基底（如光纖涂層、航空發動機葉片涂層）。
五、選型建議
選擇多通道CVD鍍膜電爐時，需綜合考慮以下因素：
工藝精度：根據薄膜成分、厚度和均勻性要求，選擇具備高精度溫度控制（如30段程序控溫）和氣體流量控制（如MFC）的設備。
材料類型：針對不同基材（如硅、陶瓷、金屬）和薄膜材料（如氮化硅、氧化鋁、石墨烯），選擇兼容性強的設備。
預算限制：根據實驗室研發或工業生產需求，平衡設備性能與成本。實驗室可選小型真空CVD電爐，工業生產則優先模塊化設計設備，便于快速換型與產能擴展。
特殊需求：若需制備超硬涂層（如金剛石）或特殊結構薄膜，可選等離子沉積PECVD技術或具備溫度梯度控制的設備。
六、總結
多通道CVD鍍膜電爐有著眾多的優勢和應用領域，深受高校實驗室、工礦企業實驗室等機構的喜愛，但是在選擇之前建議跟相關的技術人員溝通參數，這樣才能定制出更適合自己生產或實驗需求的多通道CVD鍍膜電爐！點擊了解更多多通道CVD鍍膜電爐！或者點擊咨詢在線客服定制各種不同型號電爐！
