CVD高溫鍍膜電爐

發布時間：2025-09-10 瀏覽次數：0

CVD高溫鍍膜電爐（化學氣相沉積高溫鍍膜電爐）是利用化學氣相沉積（CVD）技術在高溫環境下將氣態物質沉積在基底材料表面形成固態薄膜的設備，廣泛應用于半導體、光電、材料科學、納米技術等領域。下面就來詳細看看CVD高溫鍍膜電爐吧！

一、設備原理與結構
工作原理
CVD技術通過高溫環境（通常300℃-1200℃）使氣態反應物（如硅烷、甲烷、氮氣等）在基底表面發生化學反應，生成固態薄膜材料（如二氧化硅、氮化硅、石墨烯等）。例如，在硅片表面沉積二氧化硅薄膜時，硅烷（SiH?）與氧氣（O?）在高溫下反應生成SiO?并沉積在硅片上。

核心結構
反應室：提供化學反應場所，通常采用高真空或低壓環境以確保反應物充分混合和均勻沉積。
加熱系統：通過電阻絲加熱等方式實現高溫控制，溫度均勻性是關鍵指標。
氣路系統：包括氣體混合、流量控制和尾氣處理模塊，確保反應氣體穩定輸送。
真空系統：維持反應室真空度，防止雜質干擾沉積過程。
控制系統：精確調節溫度、壓力、氣體流量等參數，支持自動化操作。

二、設備類型與特點

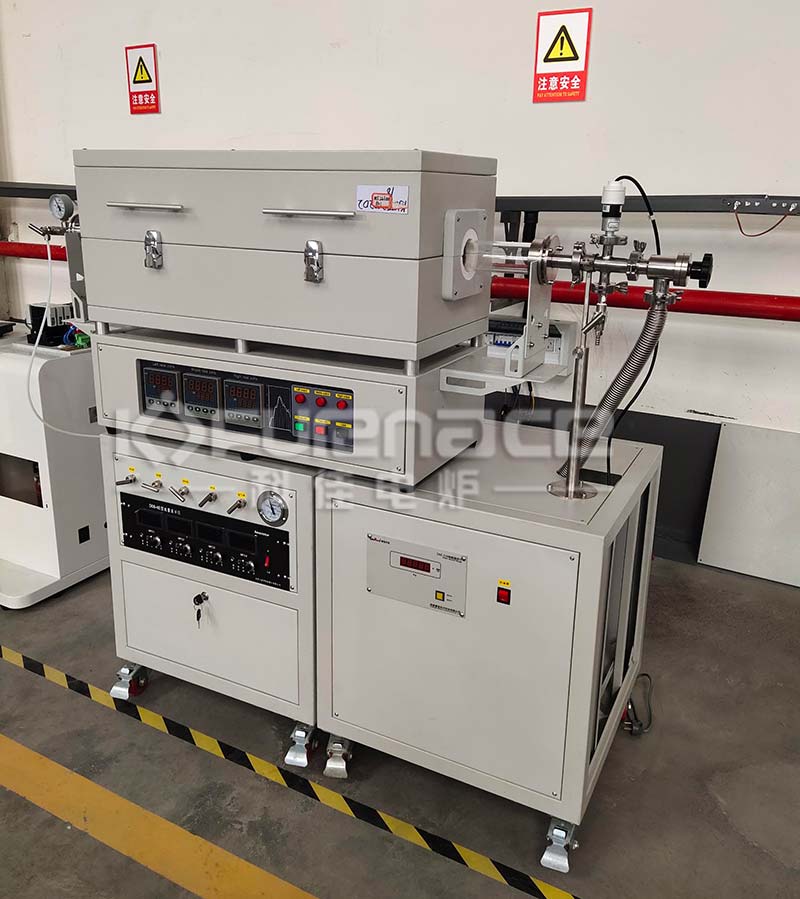

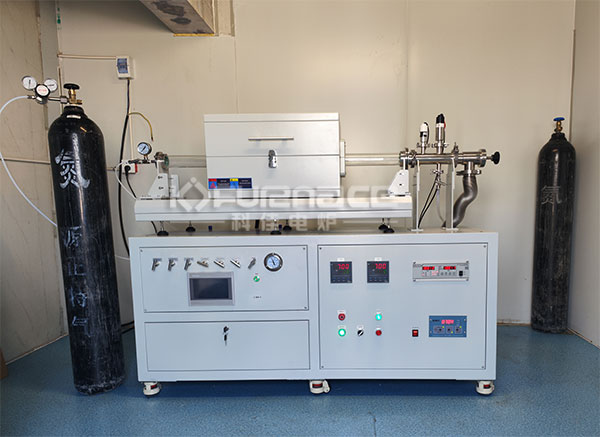

管式爐
結構：水平或垂直放置的石英管作為反應室，兩端密封，通過滑動或法蘭連接實現樣品進出。
優勢：溫度均勻性好、密封性強，適合長條形或粉末樣品處理。
應用：石墨烯、碳納米管等納米材料制備，金屬薄膜沉積。

PECVD電爐（等離子體增強CVD）
原理：在CVD基礎上引入等離子體，降低反應溫度并提高沉積速率。
優勢：低溫沉積、薄膜質量高，適合對熱敏感的基底材料。
應用：太陽能電池、平板顯示器、微電子器件。

三、核心應用領域
半導體制造
沉積絕緣層（如SiO?、Si?N?）、金屬層（如鎢、鋁）和高k電介質材料。
用于外延生長單晶硅、制備3D NAND閃存結構。

光電與顯示技術
生產薄膜太陽能電池（如CIGS、硅基薄膜電池）。
沉積LED、OLED顯示屏的光電材料，提升器件發光效率。

納米材料與表面工程
合成納米顆粒、納米線等一維材料，用于納米電子學、納米醫學。
在金屬、玻璃表面沉積防腐、抗磨涂層，延長使用壽命。

生物醫學與傳感器
制造生物傳感器、氣體傳感器，檢測心血管疾病標志物或環境污染物。
制備具有生物相容性的薄膜材料，用于醫療器械涂層。

四、設備優勢與選型要點
技術優勢
高效節能：雙層爐殼結構配合風機實現快速升降溫，降低能耗。
精確控制：支持溫度、氣氛、氣體流量的多參數協同調節，滿足復雜工藝需求。
高可靠性：采用高純材料（如高純剛玉管）和真空法蘭密封，確保氣密性和耐高溫性能。

選型建議
溫度范圍：根據工藝需求選擇（如600℃以下選PECVD，1000℃以上選高溫管式爐）。
反應室尺寸：匹配樣品尺寸，避免空間浪費或處理能力不足。
氣氛控制：確認是否需要真空、惰性氣體保護或還原性氣氛。
品牌與售后：優先選擇有行業口碑的廠商，確保設備穩定性和售后服務。
