PECVD電爐鍍膜有什么優勢？

發布時間：2025-09-03 瀏覽次數：0

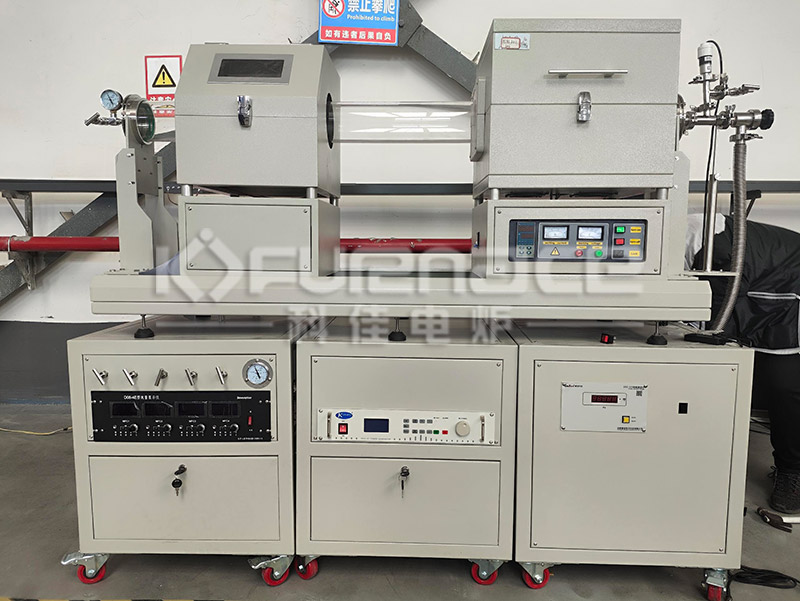

PECVD（等離子體增強化學氣相沉積）電爐鍍膜技術通過等離子體輔助化學反應，在低溫條件下實現高效薄膜沉積，下面就來詳細看看PECVD電爐鍍膜有什么核心優勢吧！

1. 低溫沉積：突破基材限制，降低能耗
溫度范圍：PECVD可在室溫至450℃范圍內操作（部分工藝甚至低于250℃），遠低于傳統CVD技術（通常需600℃以上）。
應用案例：在塑料基底上沉積氮化硅薄膜時，工藝溫度可控制在250℃以下，避免高溫導致基材變形或性能退化。
能源優勢：低溫工藝減少能源消耗，降低生產成本，尤其適合對熱敏感的材料（如柔性基底、有機材料）。

2. 高沉積速率：提升生產效率
技術原理：等離子體中的高能電子加速氣體分子電離，很大程度上提高反應速率。
數據對比：PECVD的沉積速率可達傳統CVD的數倍至數十倍。
生產效益：縮短生產周期，提高設備利用率，尤其適用于大規模工業化生產。

3. 薄膜性能可控：滿足多樣化需求
參數調節：通過調整等離子體功率、氣體流量、溫度等參數，可精確控制薄膜的結晶性、折射率、厚度、應力等性能。
光學應用：在太陽能電池中，通過調節氮化硅薄膜的折射率和厚度，實現減反射與鈍化的雙重效果，提升電池轉換效率。
半導體應用：沉積二氧化硅薄膜時，通過控制射頻功率，可調節薄膜的致密度和均勻性，滿足集成電路對絕緣層的高要求。

4. 均勻性與致密性：保障產品質量
技術保障：
等離子體擴散：等離子體中的活性物質具有高動能，可在基板全范圍內形成均勻沉積。
特殊設計：采用多點射頻技術、特殊氣路分布及加熱系統，確保薄膜厚度偏差更小。
缺陷控制：生成的薄膜針孔少、致密性好，防護性能好，例如在半導體器件中，PECVD沉積的氮化硅薄膜可有效阻擋水汽和離子滲透。

5. 適用材料廣泛：拓展應用邊界
材料兼容性：支持金屬（如鋁、銅）、陶瓷（如氮化硅、二氧化硅）、復合材料（如類金剛石碳）等多種材料的沉積。
新興領域：
生物醫學：沉積生物相容性涂層（如TiO?、SiO?），用于醫療器械表面防護。
柔性電子：在聚酰亞胺等柔性基底上沉積透明導電薄膜（如ITO），用于觸摸屏和顯示器。
能源存儲：沉積固態電解質薄膜，提升鋰離子電池的安全性和能量密度。

6. 多功能性：集成多種工藝
擴展能力：
真空鍍膜：結合濺射或蒸發技術，實現金屬-介質復合薄膜的制備。
納米材料制備：通過調控等離子體參數，合成納米顆粒或納米結構薄膜。
等離子清洗蝕刻：在鍍膜前對基材進行表面清洗，提高薄膜附著力。
退火處理：集成快速退火功能，優化薄膜結晶性，減少熱預算。

7. 工藝穩定性與可靠性：保障長期運行
設備設計：
溫控系統：采用PID控制技術，實現±1℃的控溫精度，確保工藝重復性。
真空系統：配備高真空泵（如分子泵），維持反應室壓力穩定，減少雜質污染。
安全機制：多重氣體泄漏檢測、緊急停機保護等功能，確保操作安全。

行業應用與價值驗證
光伏領域：PECVD是制備晶硅太陽能電池氮化硅減反射鈍化層的主流技術，全球超過80%的電池生產線采用該技術。
半導體行業：在集成電路制造中，PECVD沉積的二氧化硅和氮化硅薄膜用于隔離導電層、保護器件表面，良品率提升。
光學領域：在鏡頭、濾光片等光學器件中，PECVD沉積的增透膜可將透光率提升。

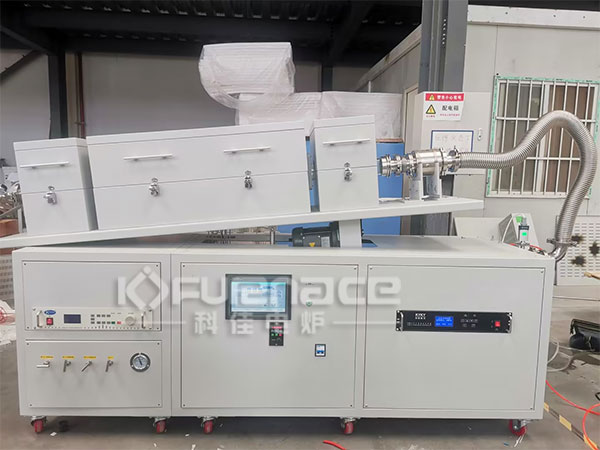

可以旋轉傾斜的PECVD鍍膜電爐(點擊圖片查看產品詳情)

總結：PECVD電爐鍍膜技術的核心價值
PECVD通過低溫、高效、可控的沉積工藝，結合廣泛的材料兼容性和多功能性，成為半導體、光伏、光學、生物醫學等領域的常用技術。其優勢不僅體現在技術參數上，更通過實際生產中的效率提升、成本降低和性能優化，為高端制造業提供了更優的解決方案。隨著新材料和新應用的不斷涌現，PECVD技術將持續作用于相關產業的創新與發展。點擊了解更多PECVD電爐！或者點擊咨詢在線客服定制各種不同型號電爐！
