實驗室用化學氣相沉積PECVD電爐

發布時間：2025-07-31 瀏覽次數：0

實驗室用化學氣相沉積PECVD電爐作為實驗室常用的熱處理鍍膜設備，深受廣大高校實驗室、工礦企業實驗室的喜愛，那么PECVD實驗電爐都有什么特點和應用領域呢？下面就來詳細看看吧！

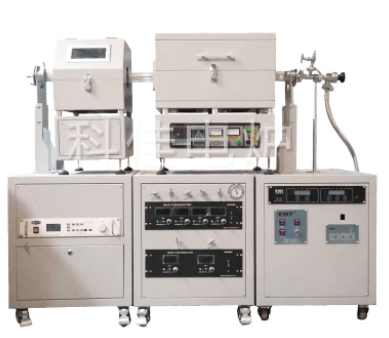

實驗室比較常用的化學氣相沉積PECVD電爐(點擊圖片查看產品詳情)

一、設備核心原理與優勢
PECVD（等離子體增強化學氣相沉積）電爐通過輝光放電產生等離子體，將氣態前驅體（如SiH?、NH?）激活為高活性離子或自由基，在低溫（400-500℃）下實現薄膜沉積。其核心優勢包括：
低溫工藝：避免高溫對基底材料的熱損傷，適用于柔性基底（如聚酰亞胺）和薄片化硅片。
高效沉積：射頻輝光技術，產生高密度等離子體，沉積速率更高，遠高于傳統CVD。
薄膜質量好：通過等離子體轟擊減少針孔和龜裂，成膜均勻性高，滿足大規模生產需求。
材料多樣性：可沉積SiO?、Si?N?、Al?O?等多種介質膜，支持疊層電池、背鈍化電池等復雜結構設計。

二、實驗室設備關鍵技術參數
工作溫度：室溫-1200℃（單/多溫區），適應不同材料沉積需求（如SiN?需400-500℃）。
控溫精度：±1℃，確保薄膜生長條件穩定性。
真空系統：分子泵+機械泵組合，極限真空≤10?³Pa，減少雜質污染，提升薄膜純度。
射頻電源：準確控制等離子體密度，優化薄膜性能。
氣路系統：1-6路質量流量計（MFC），支持氣體混合，實現復雜成分薄膜沉積（如SiN?/SiO?疊層）。
壓力控制：正壓/低壓切換，適應不同工藝需求（如低壓沉積減少缺陷）。
智能監測：超溫報警、過流保護、斷偶提示，保障設備安全運行，減少實驗風險。

三、實驗室設備選型指南
沉積速率與效率
優先選擇射頻功率可調的設備，支持低功率啟輝（避免損傷基底）與高功率快速沉積。
示例：管式PECVD電爐在光伏行業沉積SiN?減反射膜時，沉積速率更高，滿足更高產量需求。
薄膜均勻性控制
選擇具備多點射頻送料和均勻氣路分布的設備，確保薄膜厚度均勻性更好。
案例：某高校實驗室采用旋轉式管式PECVD，通過基底旋轉消除等離子體分布不均問題，薄膜均勻性提升。
多氣路與工藝兼容性
支持至少2路氣體混合（如SiH?、NH?、N?、Ar），以沉積復雜成分薄膜。
擴展功能：部分設備支持ALD技術聯用，實現多層結構。
安全與環保設計
必備功能：超溫保護、漏電保護、真空泵油過濾系統（減少揮發性有機物排放）。
推薦：選擇環保認證的設備，符合實驗室綠色制造趨勢。
售后服務與成本
維護周期：建議每3個月更換真空泵油、檢查密封件等易損部件。
供應商選擇：24小時響應的廠商，減少設備停機時間。

四、典型實驗室應用場景
光伏電池研究
PERC電池：沉積背面Al?O?/SiN?疊層膜，實現背面鈍化與減反射雙重功能，提升效率。
TOPCon電池：利用PECVD沉積隧穿氧化層（SiO?）和摻雜多晶硅層，構建高效載流子傳輸通道。
半導體器件制造
沉積SiO?作為柵極介質層，通過控制射頻功率調節薄膜致密度，降低漏電流。
案例：某芯片實驗室采用PECVD沉積低應力SiN?，用于MEMS器件封裝，良率提升。
柔性電子與顯示技術
在聚酰亞胺基底上沉積透明導電氧化物（如ITO），實現柔性觸摸屏制備。
優勢：低溫工藝避免基底變形，薄膜透光率高。

五、設備操作與維護要點
安裝與調試
嚴格遵循操作手冊，確保電極連接、石英管密封、真空泵對接無誤。
測試：首次使用前需進行漏率檢測和溫控校準。
工藝參數優化
關鍵參數：射頻功率（影響等離子體密度）、氣體流量比（決定薄膜成分）、溫度（控制反應速率）。
日常維護
清潔：每次實驗后用無塵布擦拭反應室，避免殘留物污染后續沉積。
耗材更換：真空泵油每500小時更換一次，石英管每200次實驗檢查透光率。

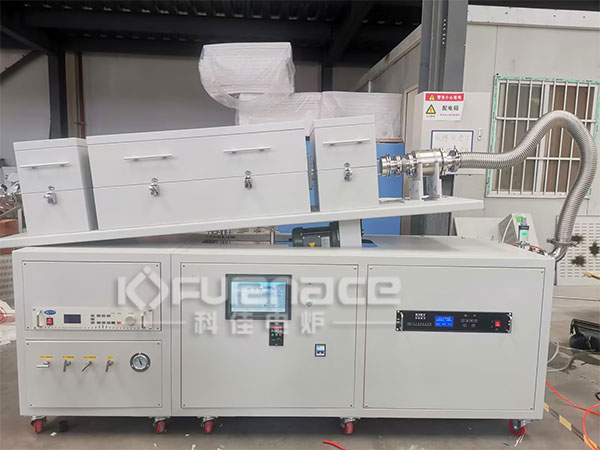

旋轉傾斜PECVD實驗電爐(點擊圖片查看產品詳情)

總的來說，化學氣相沉積PECVD實驗電爐的應用非常廣泛，但是在使用中應該嚴格遵守使用手冊，避免發生不可預估的后果，在定制產品之前可以跟相關的技術人員溝通參數，這樣才能定制出更適合自己實驗的PECVD實驗電爐！點擊了解更多實驗用PECVD電爐！或者點擊咨詢?cè)诰€客服定制各種不同型號電爐！
