光伏行業用的管式PECVD電爐

發布時間：2025-07-21 瀏覽次數：0

管式PECVD電爐（等離子體增強化學氣相沉積管式爐）是光伏電池制造中的常用設備，其核心功能是通過等離子體輔助的化學氣相沉積技術，在晶體硅太陽能電池表面沉積氮化硅（SiNx）減反射薄膜。下面就來詳細看看光伏行業用的管式PECVD電爐都有哪些應用吧！

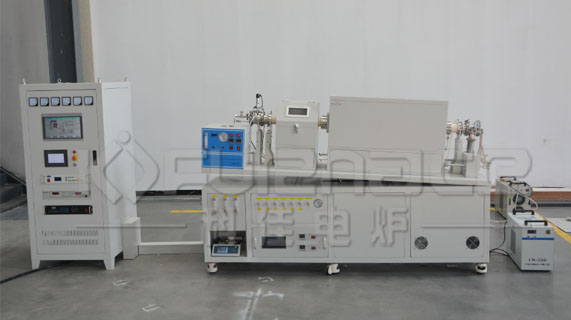

管式PECVD電爐(點擊圖片查看產品詳情)

一、核心功能：高效沉積高性能薄膜
管式PECVD電爐（等離子體增強化學氣相沉積管式爐）是光伏電池制造中的常用設備，其核心功能是通過等離子體輔助的化學氣相沉積技術，在晶體硅太陽能電池表面沉積氮化硅（SiNx）減反射薄膜。該薄膜通過以下機制提升電池性能：
光學優化：通過調整SiNx薄膜的厚度與折射率，利用光的干涉原理減少表面反射，使更多光線進入電池內部，光電轉換效率提升1%-2%。
表面鈍化：SiNx中的氫元素可鈍化硅表面的晶格缺陷（如位錯、懸掛鍵），減少載流子復合，提升開路電壓和短路電流。
機械保護：薄膜作為封裝層，防止硅片在后續工藝中受到污染或機械損傷。

二、技術優勢：低溫、高效、精準控制
低溫沉積工藝
PECVD技術通過等離子體激發反應氣體，使沉積溫度降至400-500℃（傳統CVD需800℃以上），避免高溫對硅片及基底材料的熱損傷，尤其適用于薄片化、柔性化電池的制造。
高沉積速率與均勻性
射頻輝光技術：通過高頻電場（如13.56MHz）產生高密度等離子體，大大提升反應速率，沉積速率可達10-50nm/min。
均勻性控制：采用多點射頻送料、均勻氣路分布及智能溫控系統，確保薄膜厚度均勻性≤±5%，滿足大規模生產需求。
材料多樣性
可沉積SiO?、Si?N?、Al?O?等多種介質膜，擴展了電池結構的設計空間（如疊層電池、背鈍化電池）。
環保與節能
低溫工藝減少能源消耗，同時避免高溫下有害物質的排放，符合光伏行業綠色制造趨勢。

三、設備結構與關鍵參數
典型配置
加熱系統：單溫區或多溫區電阻爐，最高溫度1200℃，控溫精度±1℃。
真空系統：分子泵+機械泵組合，極限真空度≤10?³Pa，滿足高純度薄膜沉積需求。
射頻電源：支持等離子體密度精準調控。
氣路系統：多路質量流量計（MFC），支持1-6種氣體混合。
工藝控制
溫度曲線編程：支持30段以上升降溫程序，適應不同薄膜材料的工藝需求。
壓力控制：正壓范圍-100kPa至100kPa，支持低壓至常壓工藝切換。
智能監測：配備超溫報警、過流保護、斷偶提示等功能，確保設備穩定運行。

四、應用場景與市場趨勢
主流應用
PERC電池：通過沉積背面Al?O?/SiNx疊層膜，實現背面鈍化與減反射雙重功能。
TOPCon電池：利用PECVD沉積隧穿氧化層（SiO?）和摻雜多晶硅層，構建高效載流子傳輸通道。
HJT電池：在非晶硅/晶體硅異質結界面沉積本征非晶硅（i-a-Si:H），優化界面缺陷態密度。

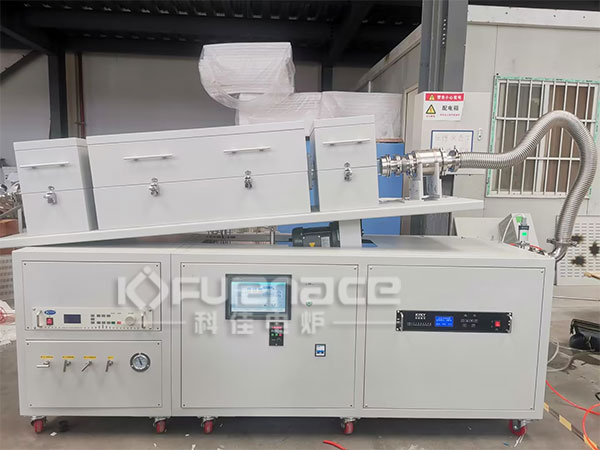

可旋轉傾斜的管式PECVD電爐(點擊圖片查看產品詳情)

五、總結：管式PECVD電爐的行業價值
管式PECVD電爐憑借其低溫、高效、精準、環保的核心優勢，已成為光伏電池制造中應用比較廣泛的設備。隨著N型電池（TOPCon、HJT）市占率提升，其對薄膜質量的要求將進一步推動PECVD技術向高均勻性、高沉積速率、低缺陷密度方向發展。未來，設備廠商需持續創新，以適應光伏行業降本增效的長期需求。點擊了解更多管式PECVD電爐！或者點擊咨詢在線客服定制各種不同型號電爐！
