CVD爐在半導體行業有什么應用？

發布時間：2024-07-09 瀏覽次數：0

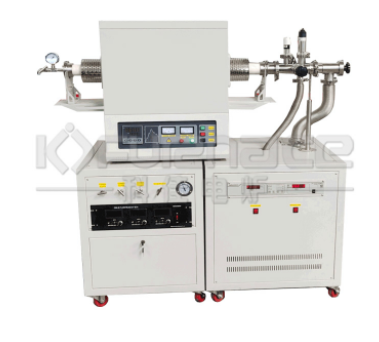

CVD化學氣相沉積爐，作為一種實驗室常用的鍍膜實驗設備，那么CVD爐在半導體行業有什么應用呢？下面就來看看吧！

一、材料生長與制備
單晶硅和多晶硅的生長：CVD爐是半導體器件制造中生長單晶硅和多晶硅的主要設備之一。通過精確控制反應氣體、溫度、壓力和沉積時間等參數，可以在晶圓表面形成高質量的單晶層，為后續的半導體器件制造提供基礎材料。
其他半導體材料的生長：除了硅之外，CVD爐還可以用于生長其他半導體材料，如碳化硅（SiC）、氮化鎵（GaN）等。這些材料在特定應用領域具有很高的性能優勢，如高硬度、高熱導率、高抗磨損性等，因此在半導體器件制造中具有很大的作用。

二、薄膜沉積
絕緣層沉積：CVD爐用于沉積二氧化硅（SiO?）和氮化硅（Si?N?）等絕緣層材料。這些絕緣層在半導體器件中起到電絕緣、保護和鈍化的作用，對于提高器件性能和可靠性很重要。
金屬層沉積：如鎢（W）、鈦（Ti）、鈦氮化物（TiN）和鋁（Al）等金屬層的沉積也是CVD爐的重要應用之一。這些金屬層在半導體器件中用于互連和接觸孔填充，對于實現器件的電氣連接和信號傳輸具有很大的作用。
摻雜層沉積：如磷硅玻璃（PSG）和硼硅玻璃（BSG）等摻雜層的沉積也是CVD爐的應用之一。這些摻雜層用于局部摻雜和表面鈍化，以調整半導體材料的電學性能。

三、特殊功能層沉積
阻擋層沉積：如鈦氮化物（TiN）和鉭氮化物（TaN）等阻擋層的沉積是CVD爐在半導體制造中的另一個重要應用。這些阻擋層作為銅互連的擴散阻擋層，防止金屬擴散，提高器件的可靠性和穩定性。
襯墊層沉積：CVD爐還用于沉積襯墊層材料，以提高界面質量，改善后續薄膜沉積的均勻性和附著力。這對于實現高質量、高可靠性的半導體器件具有很重要的作用。
硬掩膜層沉積：如氮化硅（Si?N?）和氧化硅（SiO?）等硬掩膜層的沉積也是CVD爐的應用之一。這些硬掩膜層在光刻工藝中提供高分辨率圖形轉移和刻蝕保護，確保半導體器件的制造精度和性能。

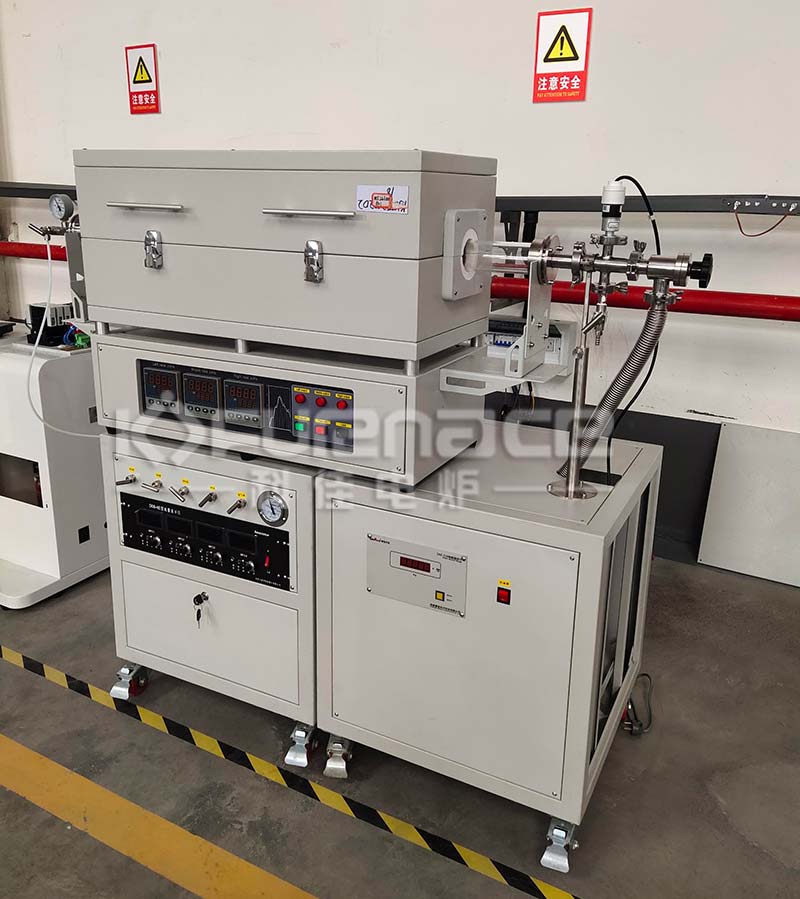

低真空多溫區CVD爐(點擊圖片查看產品詳情)

四、光伏電池與LED制造
光伏電池制造：CVD爐用于制造薄膜太陽能電池，如硅薄膜和化合物半導體薄膜（如CdTe和CIGS）。通過精確控制反應條件，可以提高光伏電池的光電轉換效率，降低制造成本。
LED與激光器制造：CVD爐還用于沉積氮化鎵（GaN）和其他III-V族化合物半導體材料，以制造高效的發光二極管（LED）和激光器。這些器件在照明、顯示、通信等領域具有廣泛應用。

五、其他應用
微機電系統（MEMS）制造：CVD爐用于沉積多晶硅和氧化硅等材料，制造微機械結構和傳感器。這些微機電系統在生物醫療、汽車電子、航空航天等領域具有廣泛應用。
氣體傳感器制造：如金屬氧化物半導體氣體傳感器，通過CVD爐沉積敏感薄膜，實現高靈敏度檢測。這對于環境監測、工業控制等領域具有重要作用。
三維集成電路（3D IC）制造：CVD爐用于沉積高質量的絕緣層和金屬填充材料，制作通過硅通孔（TSV），實現三維集成電路的互連。這有助于提高集成電路的集成度和性能。

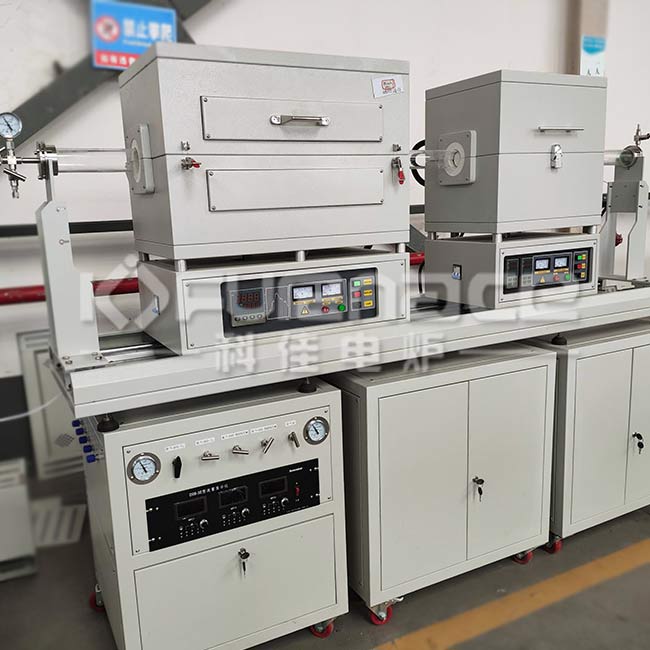

定制帶滑道的CVD爐(點擊圖片查看產品詳情)
