立式管式CVD鍍膜系統是一種結合立式結構與管式反應腔設計的化學氣相沉積設備，通過垂直布局優化氣流分布、溫度均勻性及空間利用率，適用于半導體、太陽能電池、顯示技術及新材料研發等領域的高精度薄膜沉積需求。下面就來詳細看看立式管式CVD鍍膜系統吧！

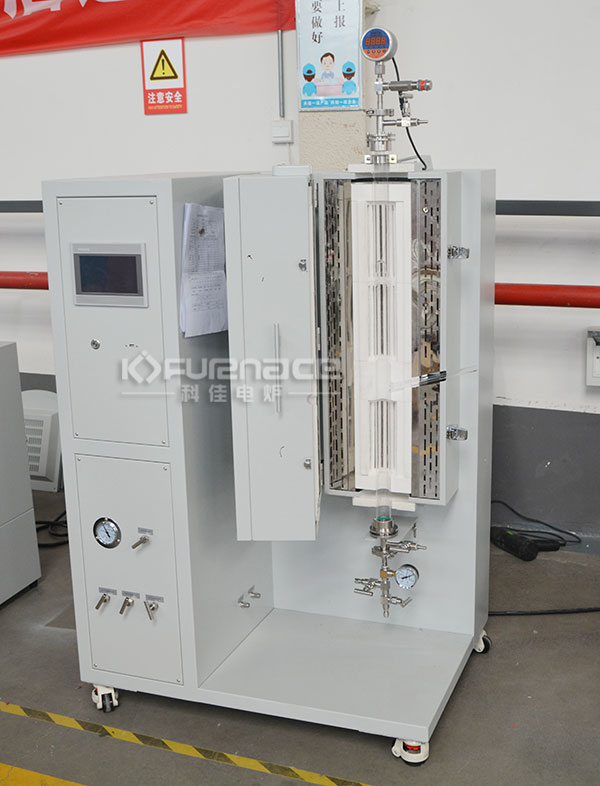

比較常用的立式管式CVD鍍膜系統(點擊圖片查看產品詳情)
一、系統結構：垂直布局下的精密控制
立式管式CVD系統的核心結構包括立式反應腔體、氣體輸送系統、溫度控制系統、真空系統及自動化控制模塊：
立式反應腔體
采用垂直石英管或金屬腔體設計，基片垂直放置于多層載具上，氣流自上而下流動，減少顆粒沉降對基片的污染。
腔體材質需具備高耐溫性（如石英可耐受1200℃以上高溫）和化學惰性，避免與反應氣體發生副反應。
氣體輸送系統
配備多路質量流量控制器（MFC），可精確調節反應氣體（如SiH?、NH?、N?O等）與載氣（如N?、H?）的流量比例，控制薄膜成分。
部分系統采用“淋浴頭”式氣體分布器，確保氣體均勻擴散至基片表面。
溫度控制系統
通過電阻加熱爐模塊實現腔體溫度梯度控制，溫度均勻性可達±5℃以內，滿足不同材料沉積需求（如Si?N?需350-400℃，a-Si需200-300℃）。
真空系統
結合機械泵與分子泵，實現腔體真空度≤10?³ Pa，減少氣體分子碰撞頻率，提升薄膜純度。
自動化控制模塊
采用PLC或計算機控制系統，實時監測并調節溫度、壓力、氣體流量等參數，支持工藝配方存儲與遠程操作。
二、技術優勢：垂直布局帶來的性能提升
薄膜均勻性優化
立式結構使氣流垂直通過基片陣列，避免水平布局中邊緣效應導致的厚度偏差，薄膜均勻性可達±3%以內，適用于大面積沉積（如12英寸硅片或G12尺寸玻璃基板）。
空間利用率提升
垂直堆疊基片載具可同時處理數十片基片，單批次產能較水平布局提升3-5倍，降低單位成本。
顆粒污染控制
氣流方向與重力方向一致，顆粒物更易被真空系統抽離，減少基片表面缺陷，良品率提升。
工藝靈活性增強
支持常壓至高壓（1-10³ Pa）及低溫至高溫（200-1700℃）寬范圍工藝條件，可沉積SiO?、Si?N?、a-Si、μc-Si、碳納米管等多種材料。
三、應用場景：多領域薄膜沉積的核心設備
半導體制造
沉積高介電常數（High-k）柵介質層（如HfO?）、低介電常數（Low-k）層間介質（如SiOCH）及銅互連阻擋層（如TaN），提升芯片性能與可靠性。
太陽能電池
在晶硅電池表面沉積Si?N?減反射膜（折射率n≈2.05），將光吸收率提升；在薄膜電池中沉積a-Si或CIGS吸收層，實現柔性輕量化設計。
顯示技術
制備OLED器件中的TFT柵極絕緣層（SiO?/SiN?疊層）及封裝層（Al?O?），延長器件壽命至50,000小時以上。
新材料研發
生長碳納米管陣列（沉積Fe催化劑薄膜后經CVD催化裂解C?H?）或石墨烯（通過Cu基底上CVD沉積碳源），推動電子器件與復合材料創新。
四、選型要點：根據需求匹配系統參數
腔體尺寸與基片兼容性
根據基片尺寸（如6英寸、8英寸硅片）選擇腔體直徑與長度，確保基片間距≥10mm以避免氣流干擾。
溫度控制精度
對于溫度敏感材料（如有機半導體），需選擇溫度波動≤±1℃的系統，避免熱損傷。
氣體輸送系統配置
根據工藝需求配置氣體路數（如4-8路MFC），并預留擴展接口以支持未來新工藝開發。
自動化與安全功能
優先選擇具備緊急停機、氣體泄漏檢測、超溫報警等安全功能的系統，降低操作風險。
維護與成本
評估石英管更換周期（通常500-1000爐次）、真空泵維護頻率及能耗，控制長期運營成本。

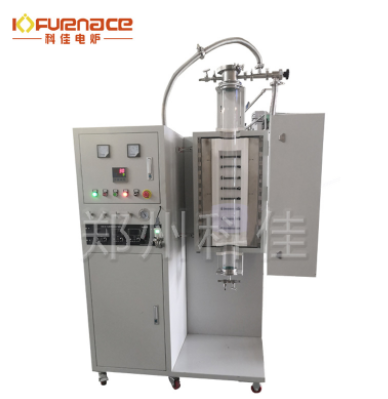

定制立式流化床CVD管式爐(點擊圖片查看產品詳情)
總的來說，立式管式CVD鍍膜系統作為熱處理行業常用的鍍膜系統，深受廣大高校實驗室、工礦企業實驗室等的喜愛，可以在選擇之前跟相關的技術人員溝通自己想要的參數，這樣才能定制出更適合自己實驗的立式管式CVD鍍膜系統！點擊了解更多CVD鍍膜電爐！或者點擊咨詢?cè)诰€客服定制各種不同型號電爐！
