真空管式CVD電爐（化學氣相沉積電爐）憑借其高溫、真空或氣氛保護環境下的精確控制能力，在材料科學、電子工業、能源、環保及制造等領域展現出廣泛的應用價值。下面就來詳細看看吧！

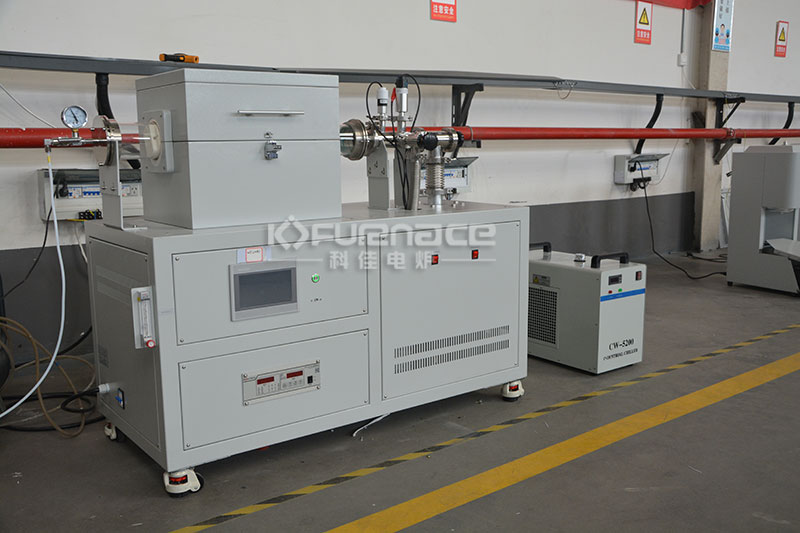

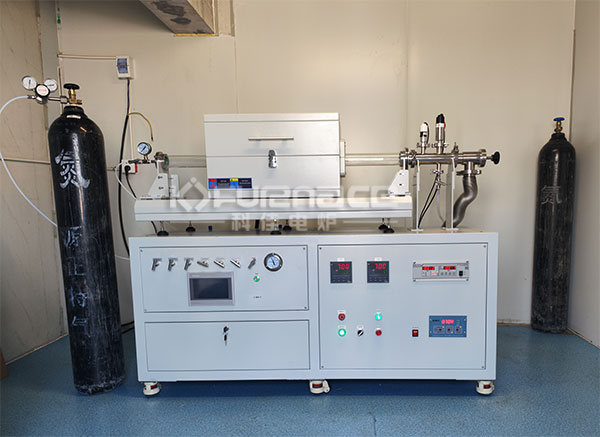

比較常用的1100℃真空管式CVD電爐(點擊圖片查看產品詳情)
1. 材料制備與薄膜沉積
薄膜材料合成：通過氣相前驅體在高溫下分解并沉積在基底表面，可制備金屬薄膜（如鎢、鋁）、半導體薄膜（如硅、碳化硅）、光學薄膜（如氮化硅、氧化硅）等。這些薄膜在電子器件（如集成電路、傳感器）、光學涂層（如抗反射膜、增透膜）和防護涂層（如耐磨、耐腐蝕涂層）中具有很大作用。
納米材料制備：通過調控反應條件（如溫度、氣體流量、壓力），可合成納米顆粒、納米線、納米片等結構。例如，碳納米管和石墨烯的生長依賴CVD技術，其在柔性電子、儲能器件和傳感器領域潛力巨大。
陶瓷與玻璃制造：用于陶瓷材料的粉末焙燒和燒結，提升材料密度和硬度；在玻璃熔融過程中，真空環境可減少氣泡生成，提高光學透明度。
2. 電子與半導體工業
集成電路制造：CVD是沉積絕緣層（如二氧化硅、氮化硅）、金屬互連層（如鎢、銅）和摻雜層（如磷硅玻璃）的核心技術。例如，高k介質材料（如鉿氧化物）的沉積可降低MOSFET柵極漏電流，提升器件性能。
外延生長：在單晶硅或其他半導體材料（如氮化鎵、碳化硅）表面生長高質量單晶層，用于制造高性能功率器件和光電器件。碳化硅CVD爐已實現8英寸晶圓量產，推動芯片成本下降50%。
微機電系統（MEMS）：沉積多晶硅、氧化硅等材料，制造微機械結構和傳感器，如加速度計、壓力傳感器等。
3. 能源領域
光伏電池：CVD用于制備硅薄膜太陽能電池和化合物半導體薄膜（如CdTe、CIGS），提高光電轉換效率。例如，硅基薄膜電池通過CVD沉積非晶硅或微晶硅層，實現低成本、柔性化設計。
清潔能源生產：在生物質能轉化中，CVD爐可通過高溫熱解將有機廢棄物轉化為合成氣（CO+H?），為燃料電池提供原料。
4. 制造與防護
航空航天：CVD碳化硅涂層可抵御3000℃高溫氣流侵蝕，應用于火箭發動機噴管和高超音速飛行器表面，壽命提升5倍以上。
核能領域：SiC涂層包覆燃料顆粒，可長時間鎖住放射性物質，確保核反應堆安全運行。
汽車工業：采用碳化硅逆變器，充電效率提升，續航增加，CVD技術在新能源領域有著廣泛應用。
5. 環保與資源化利用
廢物處理：通過高溫焚燒或熱解，CVD爐可實現廢舊塑料、電子垃圾的無害化處理，并回收貴金屬等有價值物質。
氣體傳感器：沉積金屬氧化物半導體敏感薄膜（如SnO?、ZnO），實現高靈敏度檢測有毒氣體（如CO、NO?），應用于環境監測和工業安全。
6. 科研與實驗平臺
材料研究：科研人員利用CVD爐研究材料的熱穩定性、相變行為及化學反應機理，為新型材料開發提供數據支持。
高溫實驗：支持氣氛還原、真空退火等復雜實驗，模擬極端環境下的材料性能，有利于材料科學前沿探索。
技術優勢支撐應用拓展
精確控制：配備質量流量控制器（MFC），氣體流量穩定，確保薄膜均勻性；30段程序控溫智能PID調節，實現自動升溫/降溫。
高效節能：雙層爐殼強制風冷設計，表面溫度≤45℃，空爐升溫至1100℃耗電量低，單次實驗成本降低。
安全可靠：過溫保護、斷偶保護、漏電保護及開門切斷加熱的安全鎖系統，保障操作人員與設備安全。
未來趨勢
隨著5G通信、量子計算和深空探測等領域的發展，CVD技術正朝著大尺寸單晶制備（如8英寸碳化硅晶圓）、異質集成（SiC與氮化鎵結合）和綠色工藝（零有毒廢氣排放）方向突破，進一步拓展其在新材料制造和可持續發展中的應用邊界。點擊了解更多CVD電爐！或者點擊咨詢在線客服定制各種不同型號電爐！
