立式CVD電爐都有什么特點和應用？

發布時間：2025-06-30 瀏覽次數：0

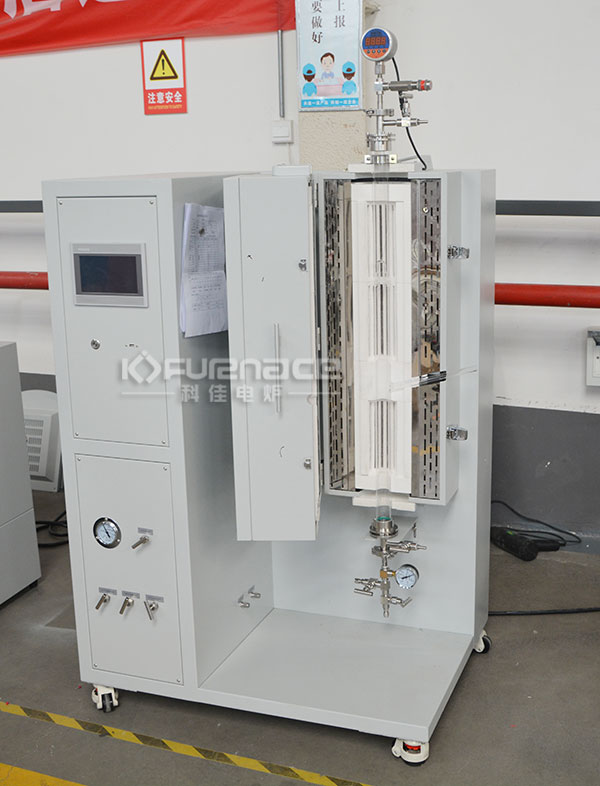

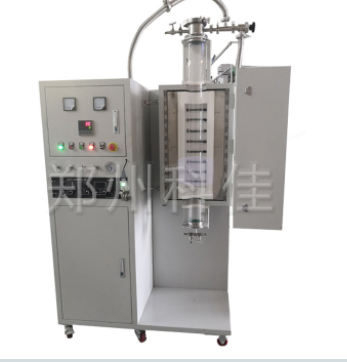

立式CVD電爐一般爐管為豎版放置，立式CVD電爐在熱處理行業也是很常用的一種電加熱設備。立式CVD系統在一些應用中具有特定的優勢，下面就來詳細看一下吧！

立式CVD電爐的特點：
溫度與氣流均勻性：立式設計通過優化爐膛結構，使氣流和溫度分布更均勻。例如，在沉積石墨烯等碳材料時，均勻的溫度場可確保薄膜厚度和成分的一致性，避免局部過熱或沉積不均導致的性能差異。
空間高效利用：垂直布局大大節省實驗室或生產空間，尤其適合空間受限的場景。其緊湊設計可容納多層基片架，實現多片樣品同步處理，提升空間利用率。
大批量處理能力：多層基片架設計支持同時沉積多個樣品，大大提高生產效率。例如，在半導體制造中，可一次性處理多片晶圓，縮短生產周期。
污染控制：氣流從上至下的定向流動減少顆粒物在基片表面的沉積，降低污染風險。這一特性對光學薄膜、半導體器件等高潔凈度要求的應用很重要。
獨立溫區控制：部分型號采用多溫區獨立控溫技術，可針對不同基片或工藝步驟設置差異化溫度，滿足復雜實驗需求。例如，在制備多層薄膜時，各層可在不同溫區獨立沉積。
智能壓力調控：通過精密壓力控制系統，維持反應室壓力穩定，減少波動對沉積過程的影響。這一特性在微正壓或低壓CVD工藝中很重要，可確保薄膜質量的穩定性。
高效尾氣處理：可配備多級尾氣處理系統，高效收集焦油及副產物，降低環境污染。同時，模塊化設計便于清理和維護，延長設備使用壽命。
快速冷卻系統：可選配外循環快冷裝置，大大縮短降溫時間，提高生產效率。例如，在高溫燒結后，快速冷卻可防止材料相變或開裂，提升成品率。

立式CVD電爐的應用：
半導體制造：
薄膜沉積：沉積二氧化硅（SiO?）、氮化硅（Si?N?）等絕緣層，以及鎢（W）、鈦（Ti）等金屬層，用于電絕緣、保護和互連。
外延生長：在晶圓表面生長單晶硅或其他半導體材料，提升器件集成度和性能。
高k材料沉積：沉積鉿氧化物（HfO?）等高k電介質材料，降低漏電流，提高MOSFET柵極性能。

光電子學：
光學薄膜：制備光纖涂層、太陽能電池材料（如銅銦鎵硒薄膜）等，優化光學性能。
LED與OLED：通過精確控制氣相反應，實現高質量、均勻性薄膜沉積，提升光電器件效率和穩定性。

納米技術：
納米材料制備：合成納米顆粒、納米線等，應用于納米電子學、納米醫學等領域。例如，利用CVD技術制備碳納米管，用于高強度復合材料或電子器件。

表面工程：
保護性涂層：在金屬、玻璃、陶瓷等基材上沉積防腐、抗磨涂層，延長使用壽命。例如，在刀具表面沉積氮化鈦（TiN）涂層，提升耐磨性。

硬質涂層與刀具制造：
硬質材料沉積：通過CVD技術沉積氮化鈦（TiN）等硬質涂層，提高刀具、模具的切削性能和壽命。

傳感器與生物醫學：
生物傳感器：制造具有生物相容性的薄膜材料，用于心血管疾病治療或環境監測。例如，在醫用植入物表面沉積生物活性涂層，促進組織愈合。

陶瓷與粉末冶金：
陶瓷燒結：用于陶瓷材料的粉末焙燒和燒結，制備高性能陶瓷制品。
粉末冶金：通過氣相反應形成金屬或陶瓷材料，為粉末冶金領域提供新的制備手段。

光學材料合成：
透明光學材料：合成用于光學器件和涂層的材料，如氧化鋯（ZrO?）等，提升光學透明性和折射率。

高溫實驗與研究：
氣氛燒結與還原：作為實驗設備，用于高溫氣氛燒結、氣氛還原、真空退火等研究，為材料科學和工程領域提供支持。
