化學氣相沉積（CVD）爐是一種比較常用的化學氣相沉積技術，廣泛應用于各種領域。主要有以下幾個應用領域：

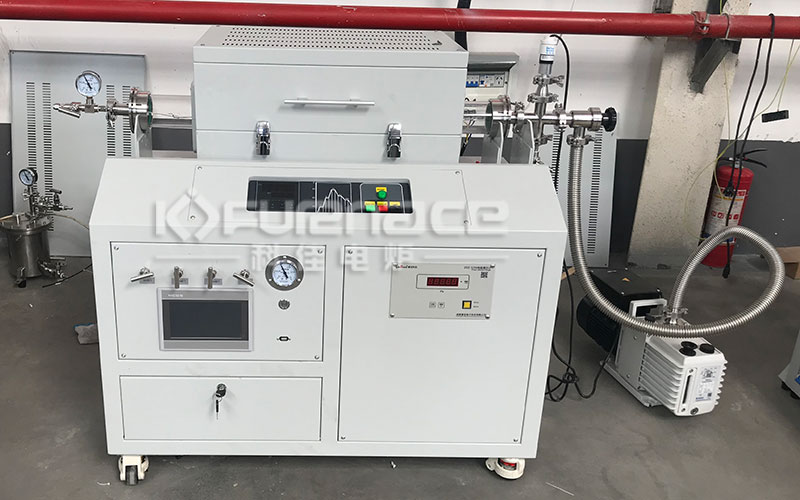

比較常用的CVD爐(點擊圖片查看產品詳情)
①電子領域：CVD氣相沉積技術被廣泛應用于制備半導體薄膜和導電膜，用于制造集成電路、光電器件等。它可以在晶體基底上沉積高質量、均勻的薄膜，實現微米級、納米級的加工精度，滿足電子器件對薄膜材料性能和加工精度的要求。
②半導體器件制造： CVD爐被廣泛用于半導體器件的制造過程中，包括硅晶圓、光伏電池、平板顯示器件等。通過CVD技術可以沉積各種材料薄膜，如多晶硅、氮化硅、氧化硅、金屬薄膜等，用于制造半導體器件的不同層次和功能。
③光電領域：CVD氣相沉積技術被用于制備透明導電膜、光學薄膜等光電材料。透明導電薄膜在觸摸屏、液晶顯示器等光電產品中有廣泛應用，而光學薄膜則可用于制備反射膜、濾光片等光學器件。
④光學薄膜制備： CVD爐可以用于光學薄膜的制備，如反射膜、透鏡膜、濾光片等。通過CVD技術可以沉積高透明度、低散射率的光學薄膜，用于激光器、光纖通信、太陽能電池等領域。
⑤納米材料領域：CVD爐可以用于納米材料的制備，如碳納米管、石墨烯、納米顆粒等。通過控制反應條件和沉積過程，可以實現對納米材料的控制和調控，拓展了納米材料在電子、光電、生物等領域的應用。
⑥功能性薄膜涂層： CVD爐可用于沉積各種功能性薄膜涂層，如防腐蝕涂層、硬質涂層、耐磨涂層等。這些涂層廣泛應用于航空航天、汽車制造、金屬加工等領域，提高材料的耐用性和性能。
⑦生物醫療領域：CVD氣相沉積技術還被應用于制備生物相容材料、藥物載體等生物醫用材料。
⑧化學氣相沉積生長晶體： CVD爐可以用于化學氣相沉積生長晶體，如碳化硅、氮化鎵等。這些晶體材料在半導體器件、光電器件、光學器件等領域具有重要應用價值，通過CVD技術可以實現對其生長過程的控制。

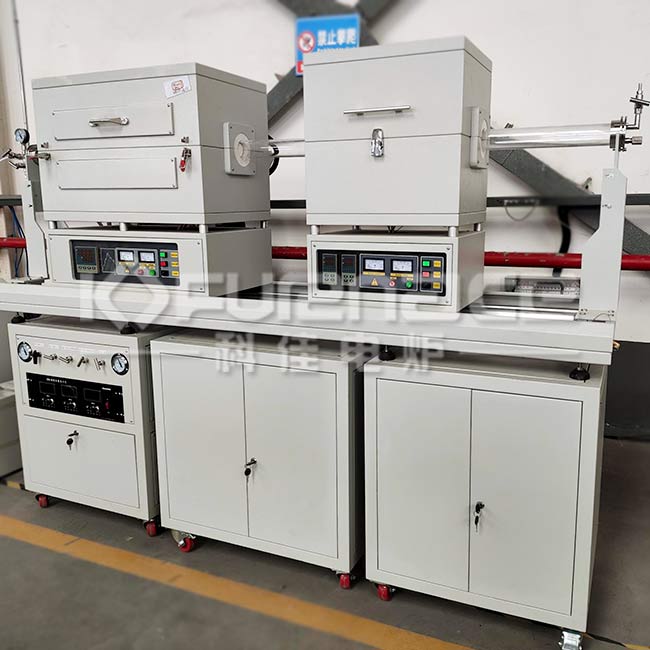

滑道型雙爐體CVD管式爐(點擊圖片查看產品詳情)
隨著科技的進步和應用領域的不斷拓寬，CVD爐在半導體、太陽能、納米材料等領域的應用需求持續增長，市場規模呈現穩步擴大的態勢。此外，CVD爐技術的升級和行業的整體進步也推動了其在更多領域的應用。點擊了解更多CVD爐！或者點擊咨詢?cè)诰€客服了解更多產品信息！
