等離子體增強化學氣相沉積（PECVD）技術是一種在較低溫度下快速進行化學反應的工藝，利用等離子能源在反應器內使氣態或蒸氣狀態的化學物質在氣相或氣固界面上經化學反應形成固態沉積物的技術。它通過在反應室內引入等離子體，利用等離子體的能量激活化學反應，從而在較低溫度下快速沉積出所需的薄膜。
PECVD（等離子體增強化學氣相沉積）是一種常見的薄膜沉積技術，廣泛用于制備薄膜材料，如硅氧化物、氮化硅等。
一、PECVD的工藝：
①基板準備： 表面清潔和處理是PECVD過程的關鍵步驟。基板通常是硅片或其他適用于薄膜沉積的材料。
②預處理： 基板在真空室中被暴露于等離子體環境前，通常需要進行預處理，例如暴露于氫氣或氧氣等氣氛中。
③氣相前體供給： 氣相前體是用于薄膜生長的前體氣體，例如二硅醚、二硅甲烷、氨氣等。這些氣體被引入真空室。
④等離子體激發： 通過加入電能或射頻場，氣體在真空室中被電離，形成等離子體。這個等離子體激發了氣相前體，使其分解成活性的離子和自由基。
⑤沉積層生成： 活性的氣相物質與基板表面反應，形成所需的薄膜沉積層。
⑥控制和監測： 過程中需要對溫度、氣體流量、壓力等參數進行精確控制和監測，以確保薄膜的質量和均勻性。
二、PECVD的主要應用領域：
①半導體制造： 用于制備硅氧化物、氮化硅等薄膜，用于半導體器件的制造，如晶體管和集成電路。
②平板顯示器： 用于制備透明導電膜、氧化鋅薄膜等，廣泛應用于液晶顯示器（LCD）和有機發光二極管（OLED）生產。
③太陽能電池： 用于沉積薄膜材料，如非晶硅、氮化硅，用于太陽能電池的制備。
④光學涂層： 用于制備反射膜、抗反射膜等，應用于光學元件的涂層。
⑤防護涂層： 用于制備防護性薄膜，如防刮、防水、防腐蝕涂層。
三、PECVD的優勢：
①高度可控性： PECVD過程具有高度可控性，可以通過調整工藝參數來實現對薄膜性質的精準控制。
②均勻性： PECVD可以在大面積基板上均勻地沉積薄膜，確保制備的薄膜具有一致的性能。
③低溫沉積： 相對于其他一些薄膜制備技術，PECVD通常在相對較低的溫度下進行，有利于對溫敏感材料的應用。
④高速生長： PECVD具有相對較高的生長速率，適用于大規模生產。
四、PECVD使用的時候的注意事項：
①基板表面處理： 基板表面的處理對薄膜的質量和附著力至關重要，需要在沉積前進行仔細處理。
②氣相前體選擇： 不同的氣相前體決定了沉積薄膜的性質，選擇合適的氣相前體對于薄膜功能至關重要。
③復雜的設備： PECVD系統通常較為復雜，需要專業操作和維護。
五、PECVD總結：
與傳統的CVD技術相比，PECVD技術具有更高的沉積速率和更低的溫度要求，因此在微電子、光電子、太陽能等領域得到了廣泛應用。

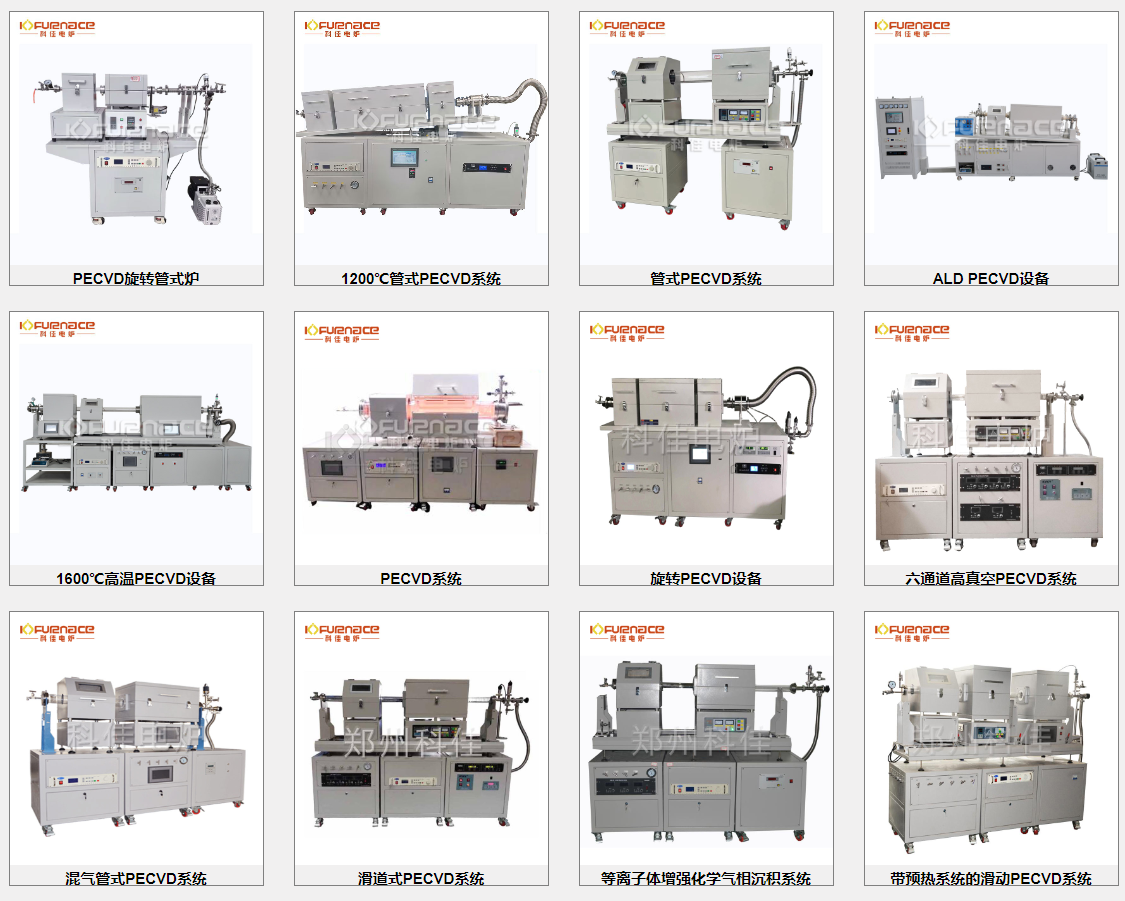

此外，PECVD技術可以用于沉積多種薄膜材料，如硅基薄膜、氮化物薄膜、碳化物薄膜等，而且還可以通過調整反應參數來控制薄膜的成分和性能。點擊了解更多PECVD產品，或者點擊咨詢在線客服了解更多產品方案！
