常見的三種真空法蘭規格(CF、KF、ISO)區別
發布時間：2021-09-23 瀏覽次數：202
最近老遇到有人問一些真空法蘭結構的事，比如什么叫CF法蘭？什么是KF法蘭？什么是ISO法蘭？而ISO法蘭又分ISO-K和ISO-F。那么它們之間又有什么區別和聯系？的確，這些法蘭都是真空系統設計和配置中常用的的法蘭標準，非專業人士的確也容易混淆，所以，科佳電爐在這里就將三種法蘭的結構，適用的標準一一列舉出來，希望對大家有所幫助。
1、CF法蘭HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
公稱直徑尺寸包括：DN16、40、63、100、160、200、250。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
適用的真空度最高達10-12 mbar(10-14Pa)。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭密封材料通常為Viton、PTFE、無氧銅等。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭通常為304、316不銹鋼等，具體見下圖所示：HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
CF法蘭適用真空標準：HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
GB/T 6070-2007 真空技術 法蘭尺寸HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
GB/T 6071-2003 超高真空法蘭HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
2、ISO-KFHqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手?jǐn)Q動碟形螺母就可以松開或壓緊聯接。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10、16、25、40、50。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
制造標準包括：DIN 28403，ISO 2861。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
適用的真空度最高達10-8 mbar（10-10Pa）。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭通常為304、316不銹鋼等。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐

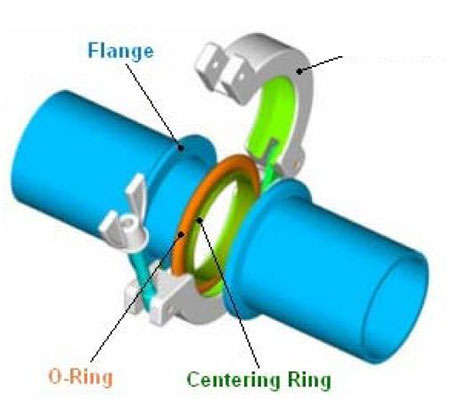

ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO-KF適用真空標準：HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
GB/T 4982-2003 真空技術 快卸連接器 尺寸 第1部分：夾緊型HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
GB/T 4983-2003 真空技術 快卸連接器 尺寸 第2部分：擰緊型HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
3、ISO法蘭HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈，可以承受150℃烘烤。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO法蘭常用的兩種形式是ISO-K和ISO-F。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO-K和ISO-F真空接頭是大尺寸的真空接頭，公稱直徑尺寸包括：DN 63、100、160、 200、250、320、 400、500和630。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
制造標準包括：DIN 28404、ISO 1609HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
可應用在要求真空度高達10-8 mbar的場合。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
法蘭通常為304、316不銹鋼等。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
a、ISO-K真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
b、ISO-F真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
ISO法蘭適用真空標準：HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
JB/T 1090-1991 J型真空用橡膠密封圈型式及尺寸HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
JB/T 109l-1991 JO型和骨架型真空用橡膠密封圈型式及尺寸HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
JB/T 1092-1991 O型真空用橡膠密封圈型式及尺寸HqP管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
