真空爐的結構組成
發布時間：2021-09-22 瀏覽次數：108
真空爐的結構組成概述： HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
首先我們先來看下真空爐的定義是什么，真空爐指的是在爐腔這一特定空間內利用真空系統將爐腔內的氣體排出，使爐腔內的氣體壓強小于一個標準大氣壓，在爐腔內空間中實現真空狀態的一種特殊加熱設備。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐

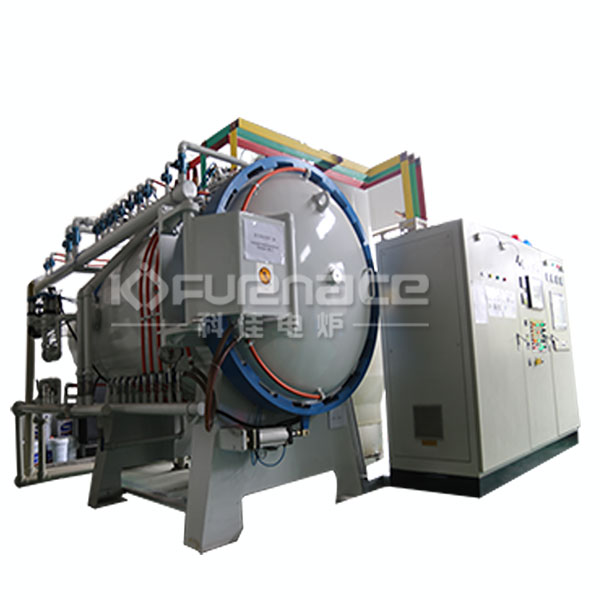

真空爐按照應用可分為真空淬火爐、真空釬焊爐 、真空退火爐、真空加磁爐、真空回火爐、真空燒結爐、真空擴散焊爐、真空滲碳爐等。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
大部分的真空爐是由如下七個系統組成：HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
1、爐體HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
爐體采用雙層圓筒結構，內外壁之間通水冷卻，使爐體內外壁保持在一個較低的溫度，防止加熱元件產生的熱量向外散溢造成危險。爐體的側部安設有真空抽接口、帶有真空充放氣閥門等。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
2、爐蓋HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
臥式真空爐爐蓋側開，立式真空爐可采用上開蓋或下方升降開蓋方式。爐蓋也同用采用雙層水冷結構，內外壁之間通水冷卻。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
3、加熱保溫系統HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
可采用多種加熱元件進行加熱，如電阻絲、硅碳棒、硅鉬棒、石墨、鉬板及電子束、激光、感應加熱等。加熱電極為專門設計真空密封，保證與爐體的良好密封和絕緣。為保持溫度穩定、節能降耗，一般會在真空腔體內設置保溫爐膛，耐熱保溫材料可選擇氧化鋁纖維、高純石墨板和石墨纖維、鉬板和不銹鋼板制作的隔熱屏等。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
4、測溫系統HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
根據不同溫度區間，可選用K型、N型、S型、B型熱電偶或紅外測溫儀測溫。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
5、真空系統HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
真空系統是用來實現爐膛內真空環境的，根據不同的真空度要求可選用機械泵、羅茨泵、擴散泵、分子泵等單獨或組合使用，配合真空擋板閥、高真空蝶閥、數顯真空計、真空壓力表、真空放氣閥、真空管路等形成真空系統，并留有充氣接口。為減少爐體振動，真空管道與泵的連接采用金屬波紋管，真空度通過數顯真空計和真空壓力表顯示。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
6、水冷系統HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
水冷系統由冷水機、集水器、進水管、回水管、閥門、管路等組成。通過管路供給真空機組、爐體、爐門等，以確保設備及時降溫隔熱，以策安全。如客戶的生產現場備用循環水系統，亦可直接接入循環水實現降溫。HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
7、控制系統HTC管式爐|箱式爐|氣氛爐|真空爐|真空燒結爐|真空釬焊爐-鄭州科佳電爐
溫度的控制是通過溫度程序控制儀根據用戶設定的工藝曲線，實行自動控制溫度，并具有PID自整定功能，也可根據用戶需要手動控制溫度。人機交互界面一般采用LCD觸控屏，可實現溫度曲線設置、溫度顯示、加熱和真空系統控制、報警顯示、數據記錄等功能。
