大管徑不銹鋼旋轉管式爐主要應用：石墨、磷酸鈦鈉，分子篩（psa分子篩）、碳納米管等材料的高溫?zé)Y(jié)、化學氣相沉積（CVD碳包覆）、CVD碳調孔等工藝所需燒結設備，可以通氣氛，也可以抽真空。本爐具有高效、節能環保、科技含量高、實用性強等幾大優點。因為管徑比一般管式爐大，所以屬于大管徑管式爐的一種，又因為可以旋轉，所以也屬于旋轉管式爐。

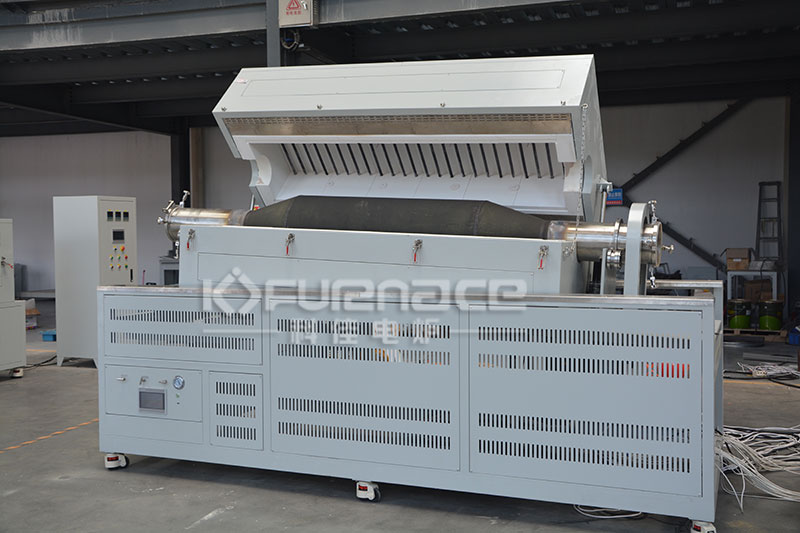

大管徑不銹鋼旋轉管式爐實拍圖
該設備由旋轉加熱爐（帶電動翻蓋裝置）、爐管、電器控制、真空系統等組成。
1、該旋轉式加熱爐是由爐殼、爐襯、加熱元件、爐管旋轉裝置組成，爐殼分為上下兩部分，上部由電動控制，裝卸爐管時可翻轉打開。爐襯采用氧化鋁纖維爐襯。加熱元件采用高溫硅碳棒安裝在爐襯上。爐管旋轉裝置采用變頻調速驅動，在一定范圍內旋轉速度可任意設定。
2、爐管是圓形的不銹鋼變徑管，它采用兩端細，中間粗的結構，保證材料在中間加熱部分充分反應，產品的倒出可以電動控制傾斜角倒出，爐管可按順時針、逆時針方向旋轉，旋轉的速度在一定范圍內可調控，用戶可根據被處理的產品的形狀、材料、高溫狀態下的溫度來確定合適的旋轉速度。爐管材料采用SUS310S不銹鋼，管內有揚料板，可使材料旋轉過程中揚料，受熱均勻。爐管兩端用密封法蘭，進氣端裝有旋轉接頭可通氣氛，物料從進氣端進出。
3、控溫系統：本爐配有爐溫自動控制系統，PID自動調功控制，可自動調整電流的輸入。控溫儀表采用程序設定智能儀表，可對升溫曲線進行分段設定。控制執行系統采用可控硅控制，并配備空氣開關和快熔器作二級保護，具有過載、短路等保護措施，并配備空氣開關和快熔器作二級保護，具有過載、短路等保護措施，可靠地保證控制元件的正常運行。
4、安全措施：設有超溫報警裝置。電熱元件設置電流表、電壓表、具有通電聯鎖保護和安全接地措施，保證使用安全。
5、真空系統：采用磁流體密封，保證爐管旋轉能正常抽真空，真空泵采用旋片泵，抽速8L/S，打開真空泵開關，可抽真空。
6、流量計： 質量流量計精確控制流量，可通氮氣等惰性氣體。
| 產品名稱 | 大管徑旋轉管式爐 | ||
| 產品型號 | KJ-TX1000-H400LK4 | ||
| 最高溫度 | 1100℃ | ||
| 長期使用溫度 | 1000℃ | ||
| 加熱區數 | 4區(可根據客戶需求定制) | ||
| 控溫精度 | ±1℃ | ||
| 溫控表 | 30段可編程PID智能控制，移相觸發 | ||
| 爐罐工作室尺寸 | φ400×1500mm(可根據客戶需求定制) | ||
| 測溫元件 | 4支 N型熱電偶 | ||
| 加熱元件 | 硅碳棒 | ||
| 加熱區尺寸 | 2000mm(可根據客戶需求定制) | ||
| 爐管材料 | 310S變徑管 | ||
| 爐管尺寸 | 中間φ400轉兩端φ200mm（最終尺寸以標準管為準）(可根據客戶需求定制) | ||
| 爐襯材料 | 氧化鋁多晶纖維 | ||
| 密封方式 | 兩端不銹鋼密封法蘭，方便拆卸 | ||
| 傾斜角度 | 爐管360度旋轉 0-15°（角度可調） | ||
| 旋轉速度 | 0-5轉（轉速可調） | ||
| 真空度密封 | 旋轉密封結構 | ||
| 真空泵 | 旋片泵（8L/S）預抽真空 | ||
| 爐體結構 | 碳鋼噴塑，開啟式爐門 | ||
| 爐門開啟 | 電動開啟 | ||
| 流量計 | 質量流量計，氮氣等惰性氣體 | ||

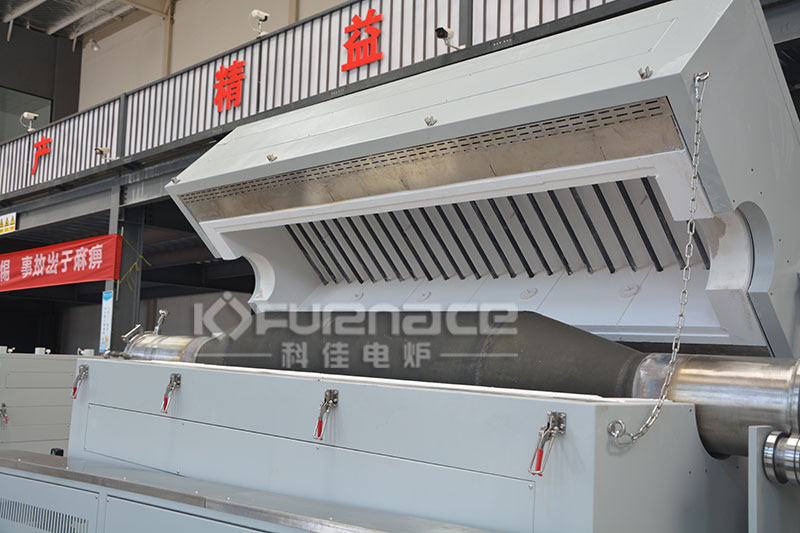

大管徑不銹鋼旋轉管式爐實拍圖

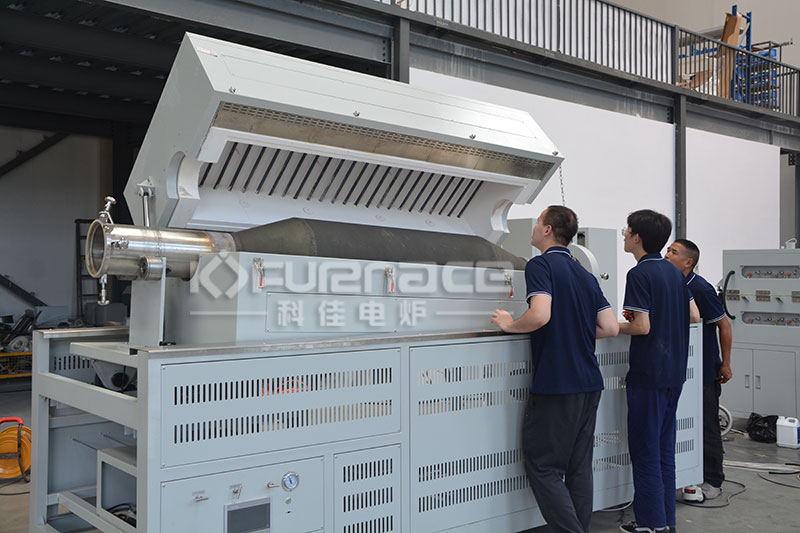

大管徑不銹鋼旋轉管式爐實拍圖
