一、定義與概述
真空管式爐是一種在真空或氣氛保護條件下，對材料進行高溫加熱處理的設備。其核心結構為水平或垂直放置的管狀爐膛，通過真空系統將爐內抽至高真空狀態，或通入惰性氣體（如氬氣、氮氣）形成保護氣氛，避免材料在高溫下與氧氣、水蒸氣等發生反應。真空管式爐廣泛應用于材料科學、冶金、陶瓷、電子、化工等領域，是實驗室和工業生產中應用很廣泛的高溫設備。

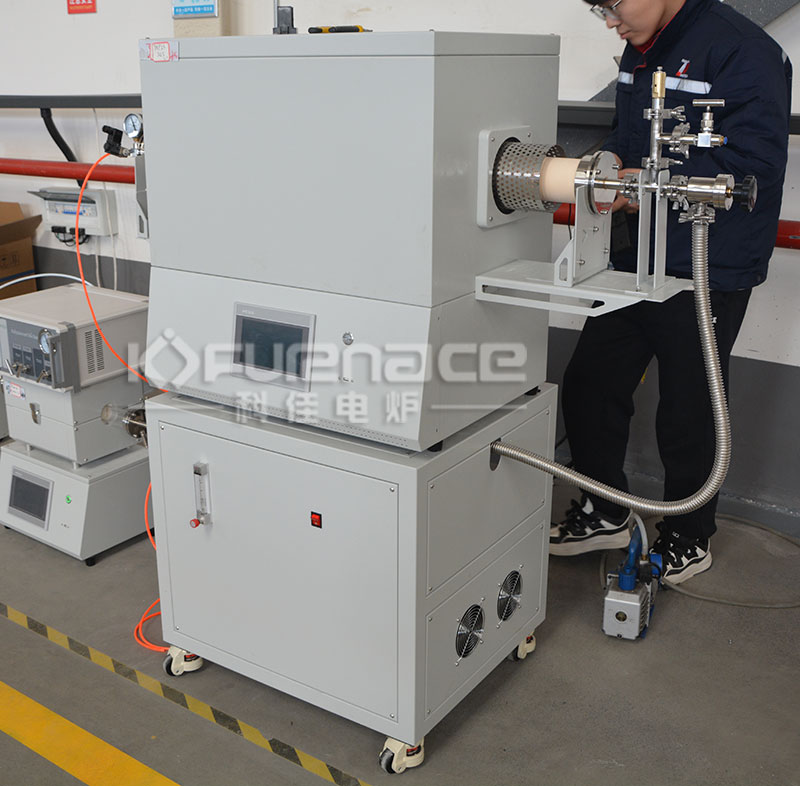

比較常用的剛玉管最高可達1400℃的真空管式爐(點擊圖片查看產品詳情)

二、工作原理
真空系統：通過機械泵、擴散泵或分子泵將爐內氣壓抽至低真空（10?¹ Pa）至高真空（10?³ Pa）范圍，消除氧化、脫碳等不良反應。
加熱系統：采用電阻絲、硅碳棒或硅鉬棒等加熱元件，通過電流加熱使爐膛溫度達到預設值（通常為室溫至1600℃或更高）。
溫度控制：配備高精度溫控儀（如PID控制器），可編程設置升溫速率、保溫時間和降溫曲線，確保溫度均勻性和穩定性。
氣氛控制：可選通入惰性氣體或還原性氣體（如氫氣），保護材料表面或參與化學反應。

三、結構組成
爐體：
爐膛：采用高純氧化鋁纖維、氧化鋯纖維或碳化硅纖維等耐高溫材料，減少熱損失。
爐管：常用石英管、剛玉管（氧化鋁管）或金屬管（如不銹鋼），耐高溫、耐腐蝕。
加熱系統：加熱元件均勻分布在爐管周圍，確保溫度均勻性。
真空系統：機械泵、真空閥門、真空計等，實現高真空環境。
溫控系統：智能溫控儀、熱電偶或紅外測溫儀，實時監測和控制溫度。
氣氛系統：氣體管道、流量計、閥門等，控制氣體種類和流量。
安全系統：超溫保護、漏電保護、過壓保護等，確保設備安全運行。

四、主要特點
高真空度：可實現10?³ Pa級高真空，滿足高端材料制備需求。
溫度均勻性：爐膛內溫度梯度小，確保材料受熱均勻。
氣氛可控：支持惰性氣體、還原性氣體或反應性氣體，適應多種工藝需求。
節能高效：采用高效保溫材料和加熱元件，降低能耗。
操作簡便：配備觸摸屏或計算機控制系統，支持程序升溫、數據記錄和分析。
安全可靠：多重安全保護機制，避免設備損壞和人員傷害。

五、應用領域
材料科學：
納米材料制備：如納米粉體、納米線、納米薄膜的合成。
高溫燒結：陶瓷、金屬陶瓷、復合材料的高溫燒結。
熱處理：金屬材料的退火、淬火、回火等。

半導體與電子：
晶體生長：如硅單晶、化合物半導體的生長。
薄膜沉積：化學氣相沉積（CVD）、等離子化學氣相沉積（PECVD）等。
器件退火：半導體器件、光電器件的退火處理。

新能源：
鋰電池材料：正負極材料的熱處理、碳包覆等。
太陽能電池：硅基、鈣鈦礦等太陽能電池的制備。

催化與化工：
催化劑制備：負載型催化劑、納米催化劑的合成。
高溫反應：有機合成、熱解反應等。

冶金與粉末冶金：
金屬熔煉：高溫合金、難熔金屬的熔煉。
粉末冶金：金屬粉末的燒結、致密化。

六、操作與維護
操作步驟：
放置樣品：將待處理材料放入爐管內，注意避免堵塞氣體通道。
抽真空：關閉爐門，啟動真空泵，抽至目標真空度。
通入氣體（可選）：根據工藝需求通入惰性氣體或反應性氣體。
設置程序：在溫控儀上設置升溫速率、保溫溫度和時間。
啟動加熱：按下啟動按鈕，設備自動運行。
冷卻與取樣：加熱結束后，自然冷卻或通入氣體加速冷卻，待溫度降至安全范圍后取出樣品。

維護保養：
定期清潔爐膛和爐管，去除殘留物。
檢查真空泵油位和油質，定期更換真空泵油。
校驗熱電偶和溫控儀，確保溫度測量準確。
檢查加熱元件是否老化或損壞，及時更換。
定期檢查密封件（如O型圈），確保真空度。

七、發展趨勢
高溫化：開發更高溫度（如1800℃以上）的真空管式爐，滿足超高溫材料制備需求。
智能化：集成物聯網技術，實現遠程監控、故障診斷和數據分析。
節能化：采用新型保溫材料和高效加熱元件，降低能耗。
多功能化：結合真空、氣氛、等離子體等多種技術，拓展應用范圍。
微型化：開發小型化、便攜式真空管式爐，滿足實驗室和小批量生產需求。

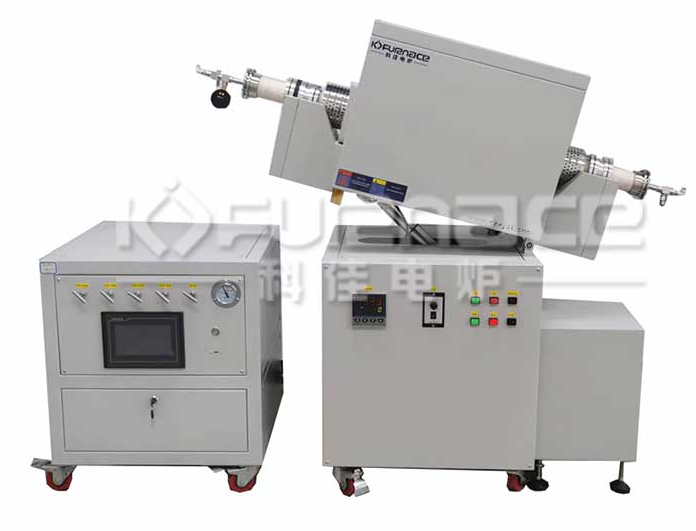

可旋轉傾斜的真空管式爐(點擊圖片查看產品詳情)
