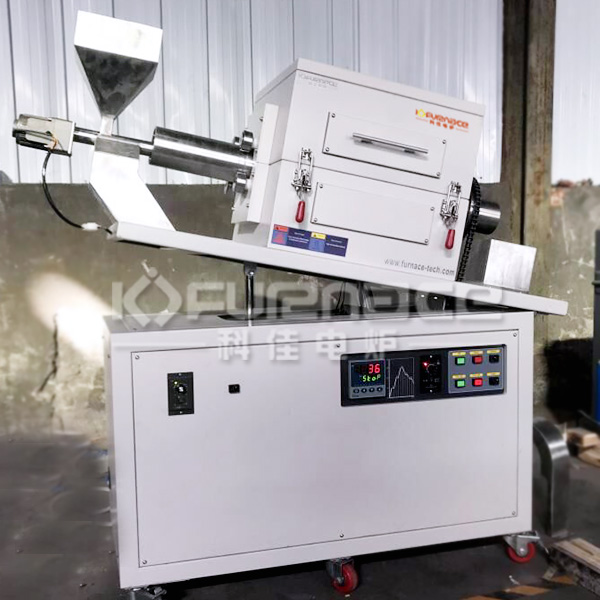

旋轉管式爐通常由兩部分組成，上部爐膛中的爐體管可翻轉360°，下部為電控部分，工作原理就是熱電偶將爐膛溫度轉換為信號傳給溫控儀控制溫度，旋轉爐膛是獨立電機帶動爐膛旋轉。
下面我再來看下旋轉管式爐的結構：
1、外殼
爐殼采用鋼板與型材焊接而成，外殼并裝有可裝卸防護板，防護板采用靜電噴涂，美觀大方。
2、爐體
爐堂采用碳化硅材質，進口處裝有進料斗，進料口設有電動進料裝置可調節進料的速度、出口為自動出料，整個爐體制作成可調性傾斜角度，以便可以改進出料的速度。進口處裝有齒輪，由減速機、電機，變頻器構成一個傳動系統。
3、溫區、加熱元件
加熱元件采用硅碳棒，單獨控制，加熱棒根據功率分配，將加熱元件塞入爐體，用專用的夾具固定好、接線，使用時在與外電源連接即可使用。
物料由進料裝置旋轉進入爐堂內，再經高溫區燒結，然后從出口取出，完成燒結工藝。
4、傳動系統
傳動系統由齒輪、減速機，電機，再經變頻器控制調節轉速。在進料口設有液壓升降機構，可以調節傾斜節度，通過調節傾斜節度來調節出料速度
控制系統
溫度控制采用PID自動控制。自動升溫調節，PID自整定，過零觸發。執行元件可控硅，具有無機械觸點，無噪聲、壽命長，對電網無干擾等優點，操作集中，觀察直觀。控制面板采用直觀可視式結構，每區溫控系統都設相應的報警裝置，具體有各區超溫報警裝置；每區還設置了獨立的空氣開關，方便操作維修。控制系統能保證在額定條件下正常工作，可每天24小時連續運行。
